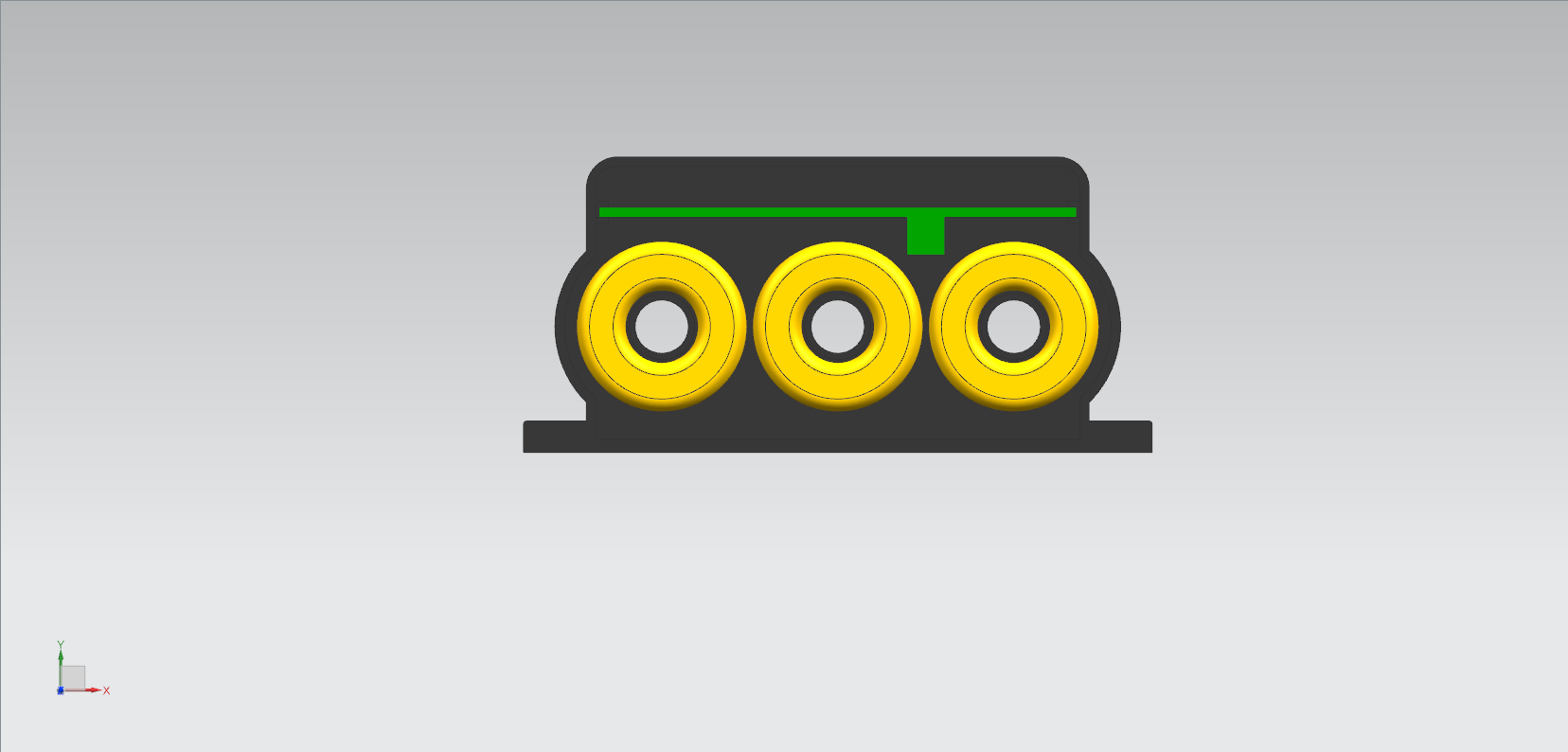

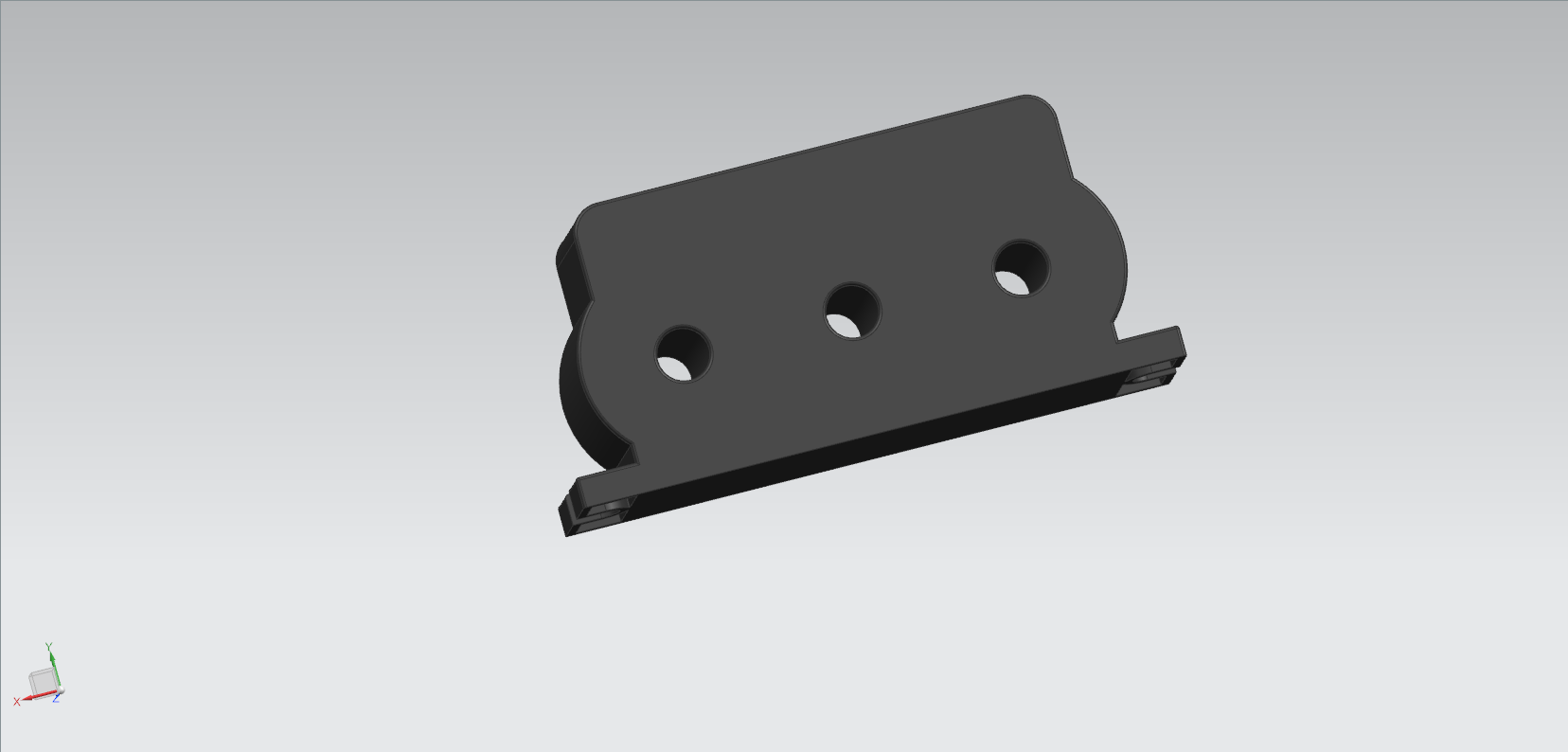

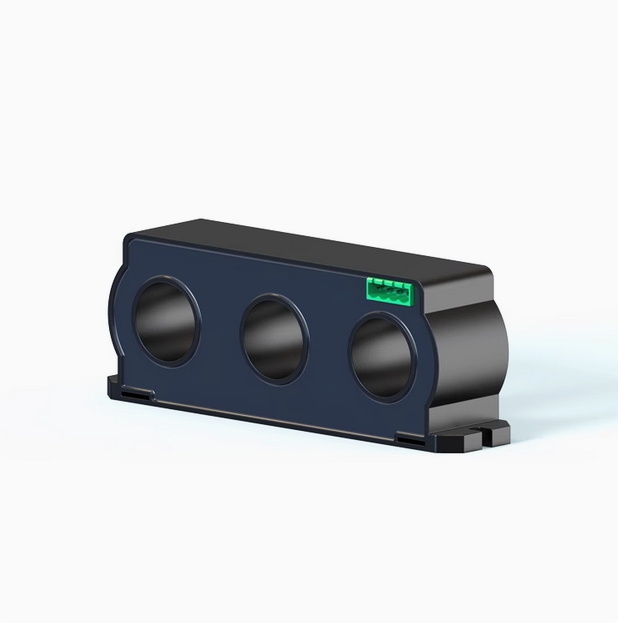

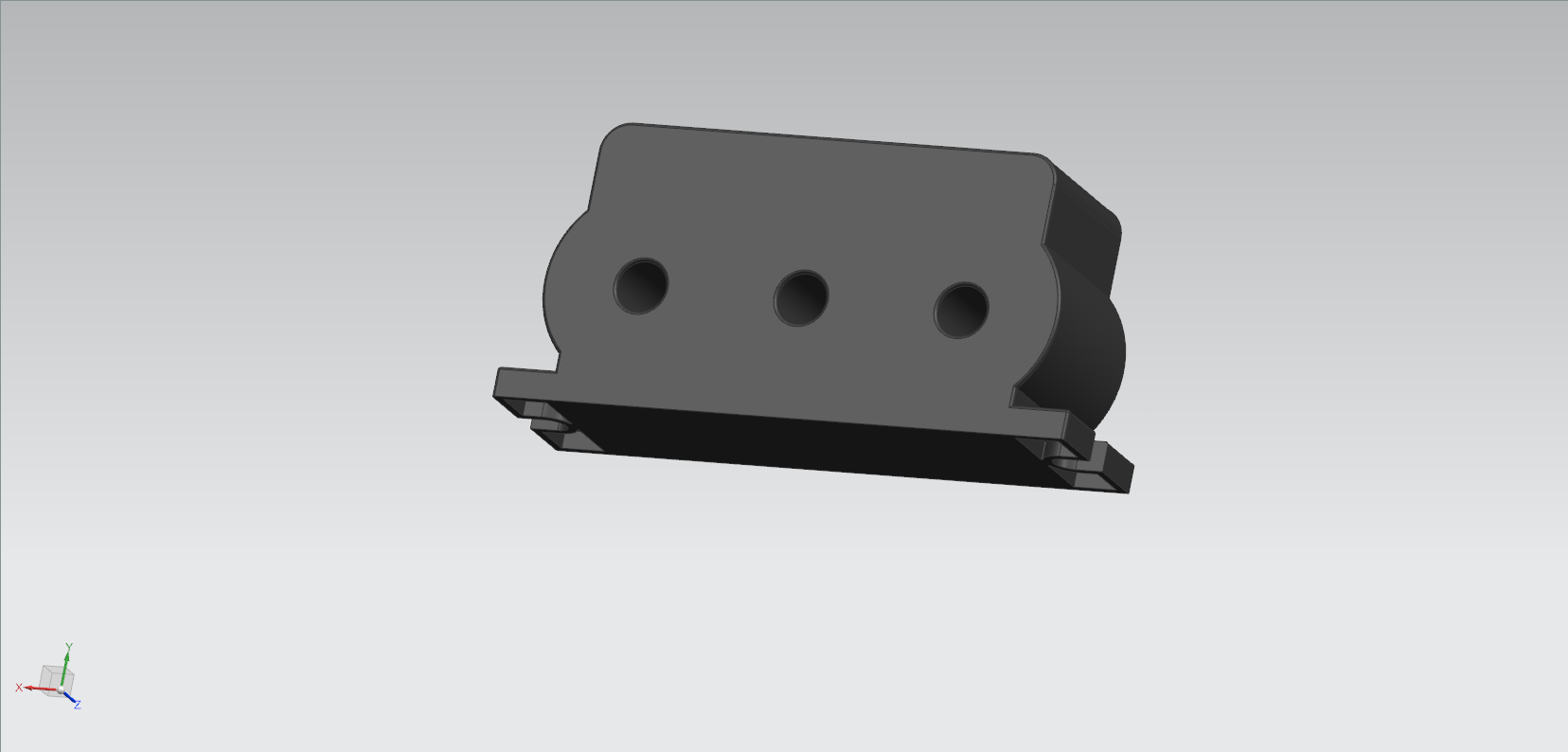

1. 产品简介

三相电电流互感器是一种依据电磁感应原理工作的电气设备，主要用于将三相电路中的大电流按比例转换为小电流，以便为测量仪表、保护装置等二次设备提供合适的电流信号。广泛应用于电力系统的测量、计量、保护和监控等领域，能有效保障电力系统的安全、稳定运行。

2. 产品原理

当三相电电流互感器的一次绕组通过三相交流电流时，会在铁芯中产生交变磁通，该磁通穿过二次绕组，根据电磁感应定律，在二次绕组中会感应出与一次电流成比例的二次电流。二次电流的大小与一次电流的大小之比等于一次绕组匝数与二次绕组匝数之比的倒数，从而实现大电流到小电流的转换。

3. 产品功能

       一、电流测量

1、高、低压系统通用

在三相电力系统中，无论高压还是低压电路，直接测量大电流既危险又不现实。三相电流互感器能够将高压或大电流按比例转换为低压小电流，让测量设备可以安全、准确地测量。比如在 10kV 高压配电系统中，一次侧电流可能达到几百安培甚至上千安培，通过电流互感器将其转换为 5A 或 1A 的二次电流，普通的电流表就能方便地测量和显示。

2、多设备适配测量

与各种测量仪表如电流表、功率表、电度表等配合使用，为这些仪表提供合适的电流信号，使它们能够准确测量三相电路中的电流、功率、电能等参数。在工厂的配电室中，通过电流互感器与电度表相连，就可以精确计量工厂的用电量，为电费结算提供依据。

二、继电保护

1、故障电流感知

在电力系统发生短路、过载等故障时，故障电流会急剧增大。三相电流互感器能够及时准确地将故障电流信号传递给继电保护装置，使保护装置能够快速动作，切除故障电路，保障电力系统的安全稳定运行。当电力线路发生短路故障时，短路电流会瞬间增大，电流互感器将这一变化的电流信号传送给继电保护装置，保护装置迅速动作，切断断路器，避免故障范围扩大。

2、精准保护动作

不同的保护功能需要不同的电流信号作为判断依据，三相电流互感器可以为各种继电保护装置提供准确的电流信息，确保保护装置能够根据故障类型和严重程度做出正确的动作。如过流保护、过负荷保护、差动保护等都依赖电流互感器提供的电流信号来实现其保护功能。

三、电能计量

1、精确计费依据

在电力系统的电能计量中，三相电流互感器是不可或缺的设备。它为电能表提供与一次侧电流成比例的二次电流信号，使电能表能够准确计量用户消耗的电能，是电力部门进行电费结算的重要依据。无论是工业用户、商业用户还是居民用户，其用电量的准确计量都离不开电流互感器。

2、多类型计量适用

不仅适用于普通的有功电能计量，还能为无功电能计量提供准确的电流信号，满足电力系统对电能质量和功率因数等指标的监测和管理需求。

四、系统监测与控制

1、运行状态评估

通过监测三相电流互感器输出的二次电流信号，可以实时了解三相电力系统的运行状态，包括各相电流的大小、平衡情况等。当三相电流不平衡时，可能表示电力系统存在故障或负载分配不合理，及时发现并处理这些问题可以提高电力系统的运行效率和可靠性。

2、自动化控制基础

为电力系统的自动化控制提供重要的电流信息。在智能电网中，根据电流互感器提供的电流信号，控制系统可以自动调节发电机的输出功率、调整负荷分配、实现无功补偿等，提高电力系统的自动化水平和运行稳定性。

4. 安装说明

       一、安装前检查

1、检查互感器的外观是否有损坏、变形等情况，铭牌上的参数是否与实际使用要求相符。

2、测量二次绕组的绝缘电阻，绝缘电阻值应符合规定要求，若绝缘电阻值过低，应进行干燥处理或检查是否存在绝缘损坏。

二、安装步骤

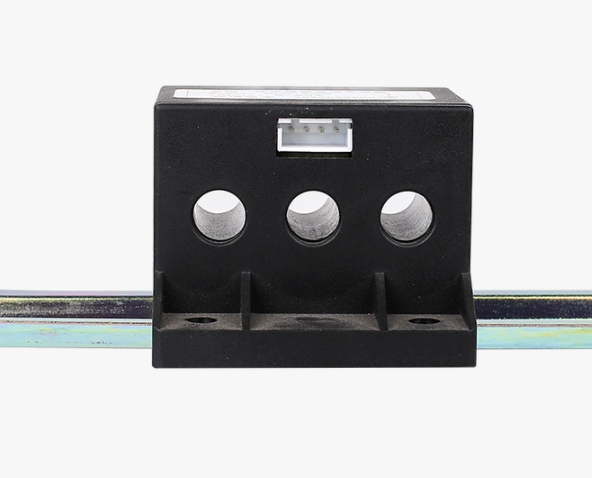

1、根据实际安装位置和接线要求，选择合适的安装方式，如支架安装、母线安装等。

2、将互感器牢固地安装在安装位置上，确保安装牢固，避免在运行过程中发生晃动或位移。

3、按照正确的接线方式连接一次绕组和二次绕组，一次绕组应串接在三相电路中，二次绕组应与测量仪表、保护装置等二次设备正确连接。接线时应注意极性，确保接线正确无误。

三、使用注意事项

1、二次绕组在运行过程中严禁开路，否则会在二次绕组两端产生高电压，危及设备和人员安全。在二次回路中应安装熔断器等保护装置，以防止二次回路短路。

2、互感器的二次负载应在额定负载范围内，避免因二次负载过大导致测量误差增大或影响互感器的正常工作。

3、在运行过程中，应定期检查互感器的运行状态，包括温度、声音、气味等，如发现异常情况应及时停机检查，排除故障。
