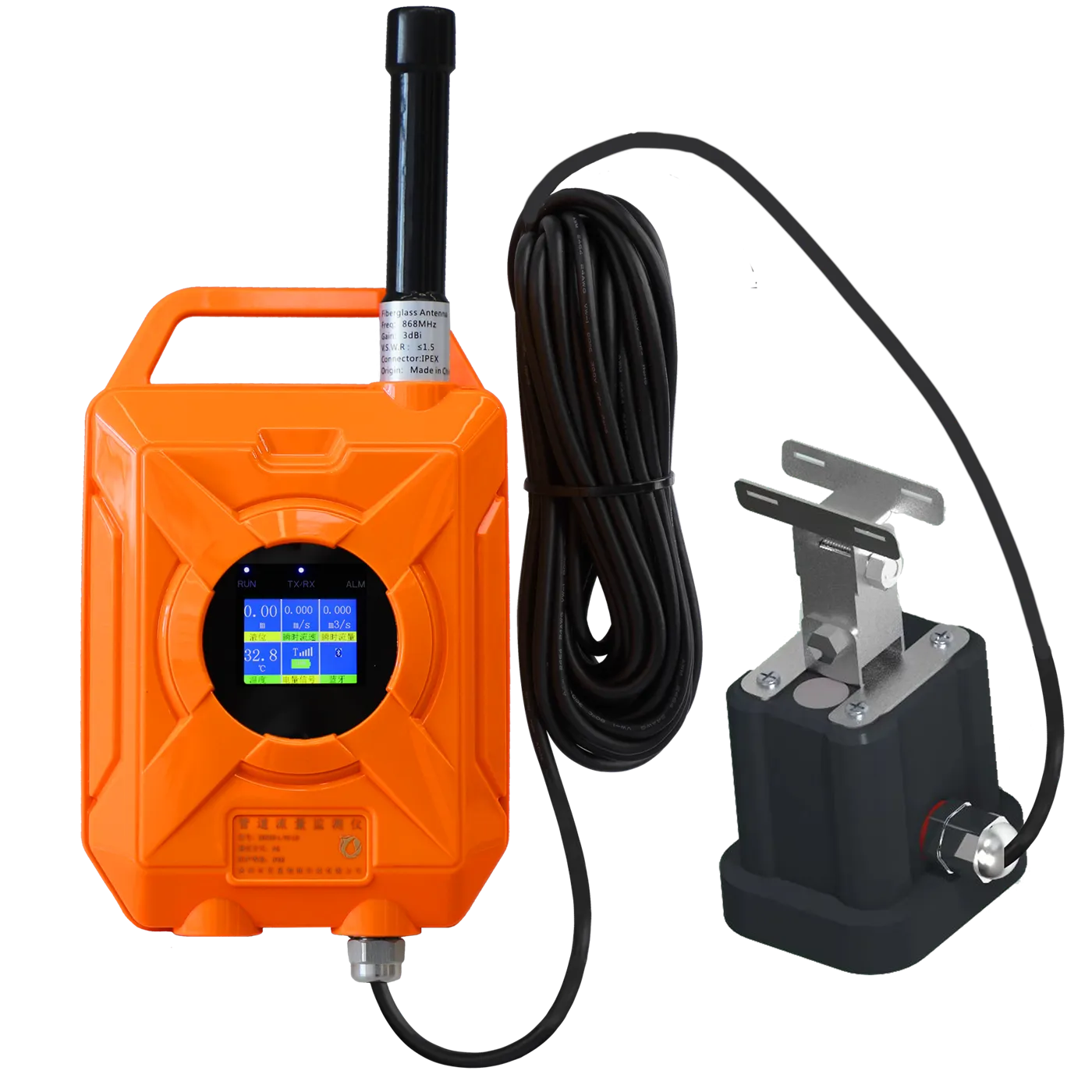

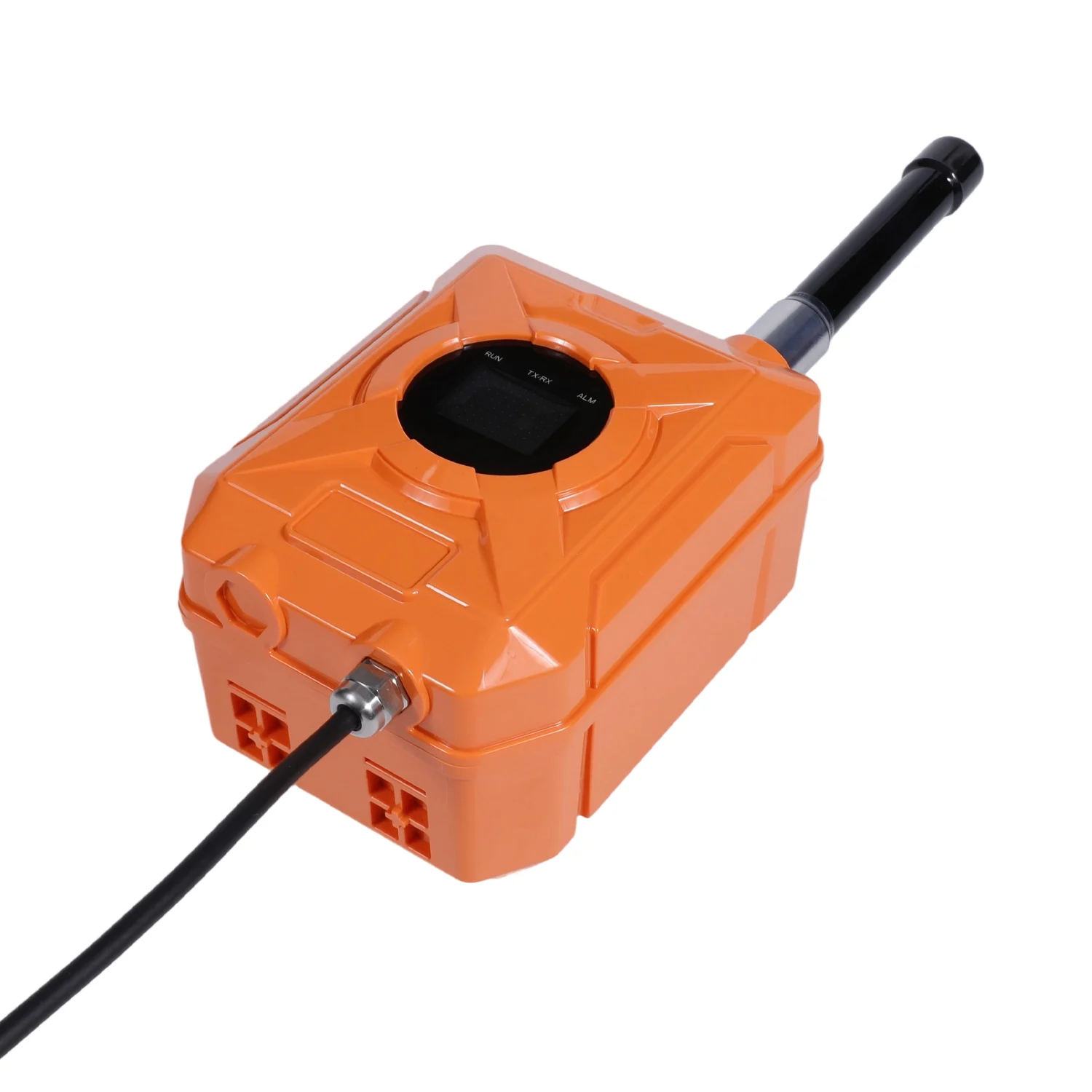

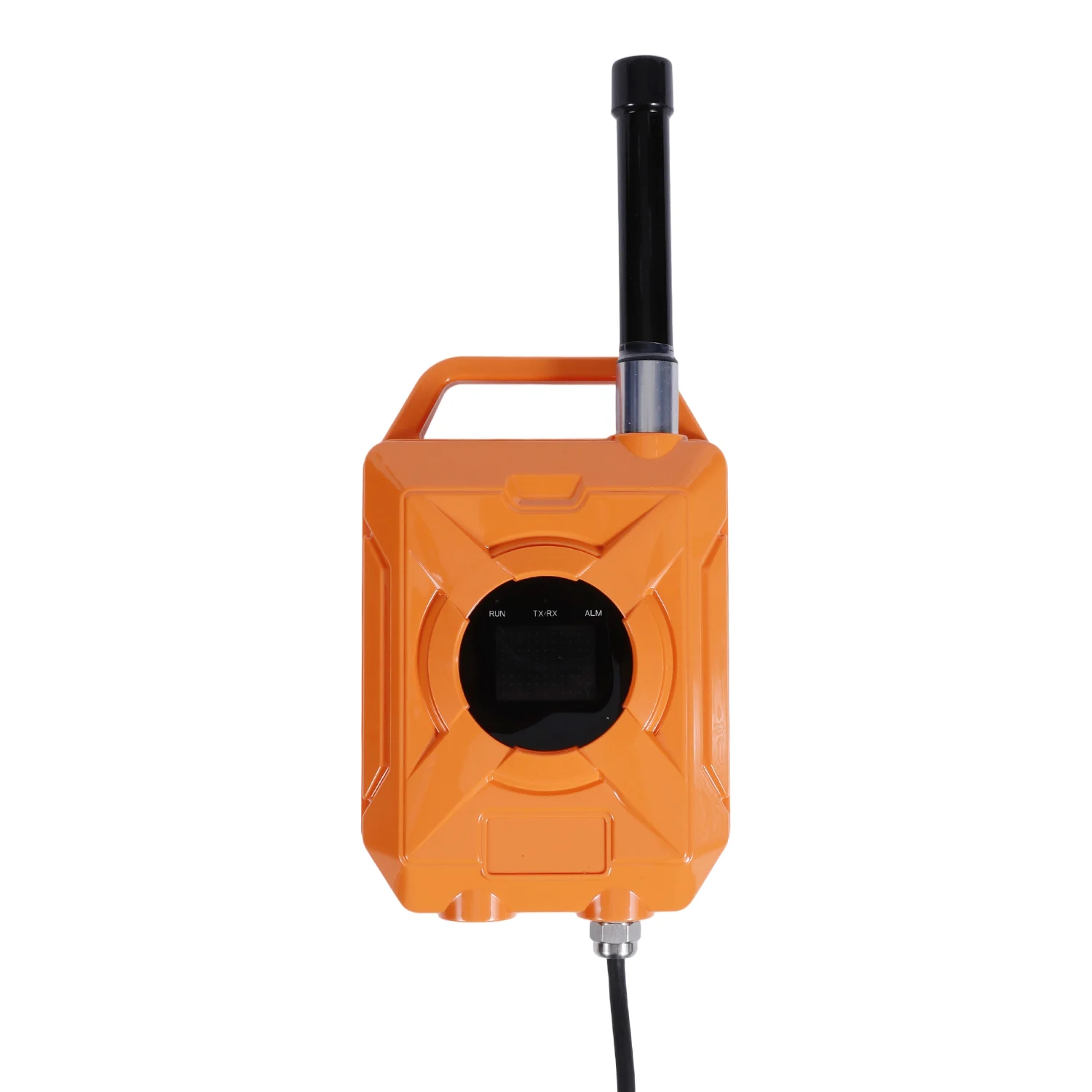

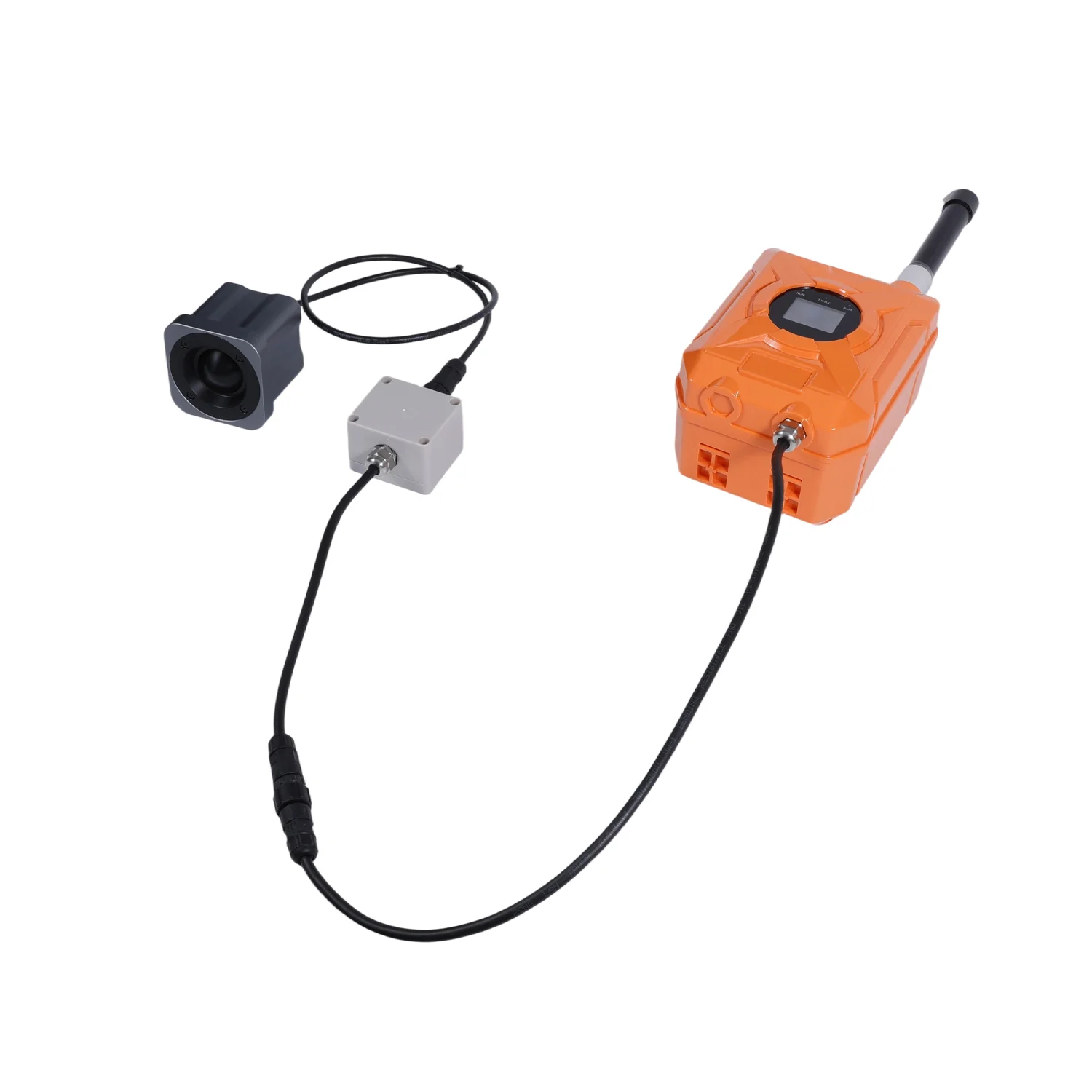

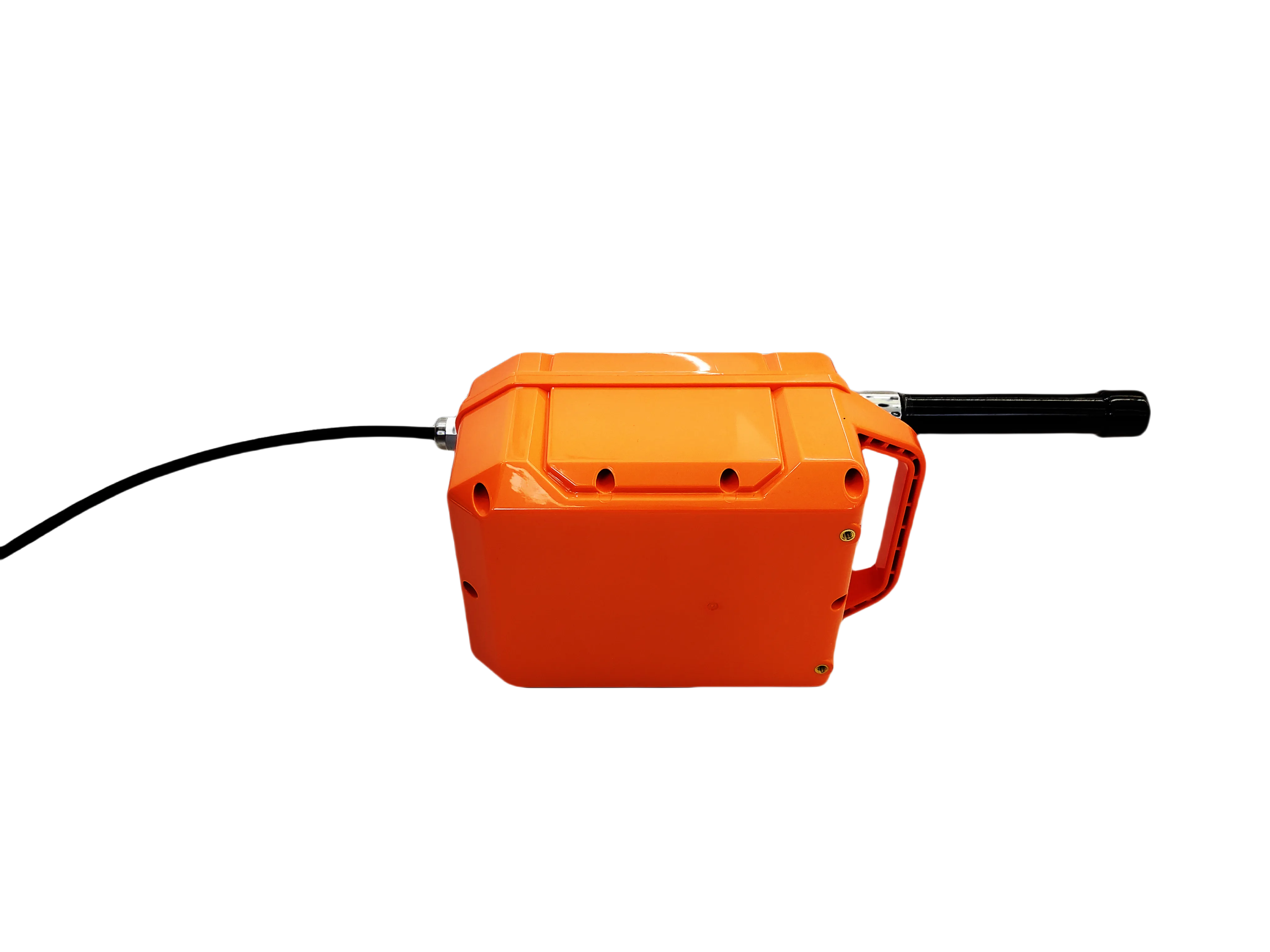

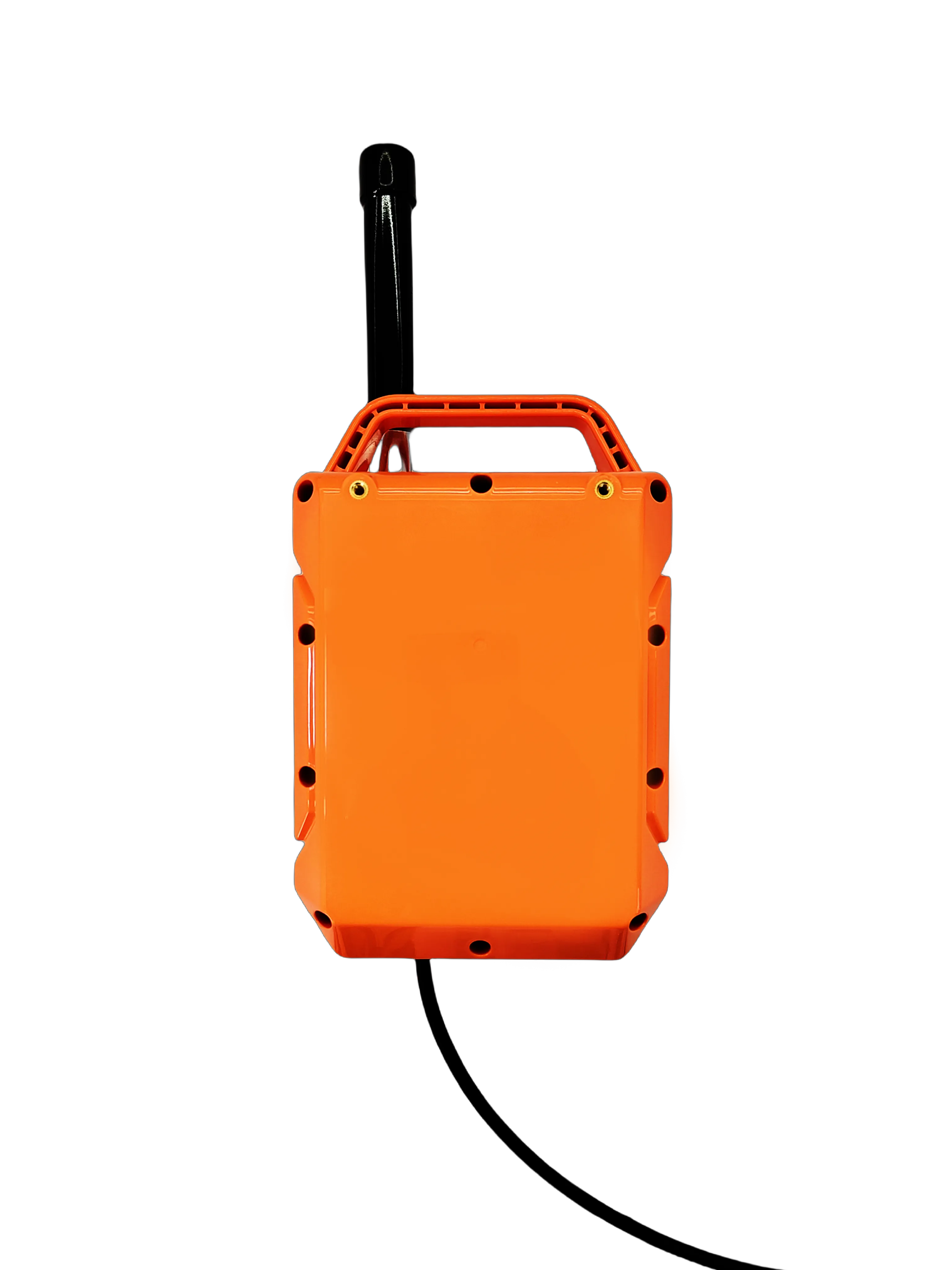

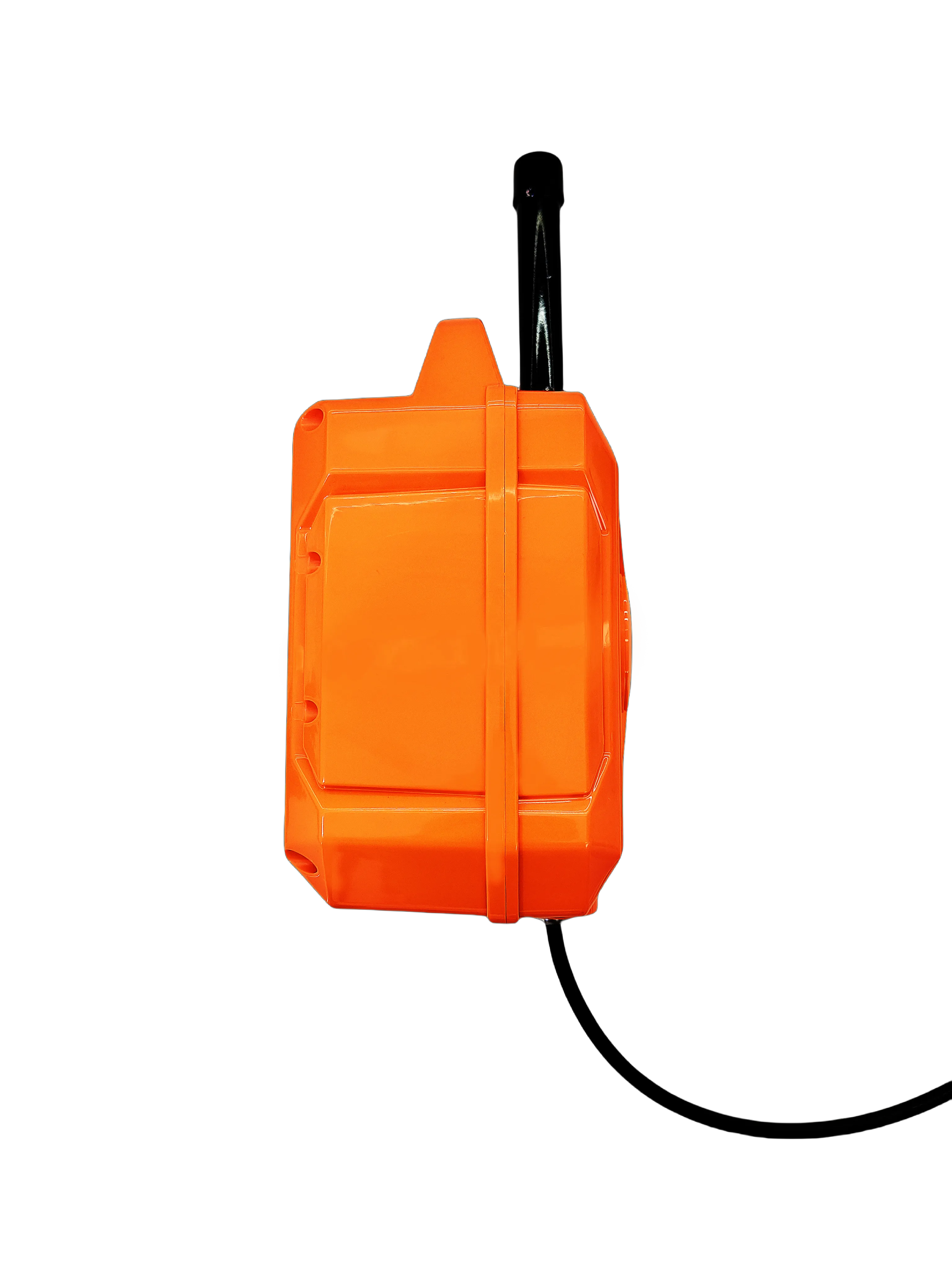

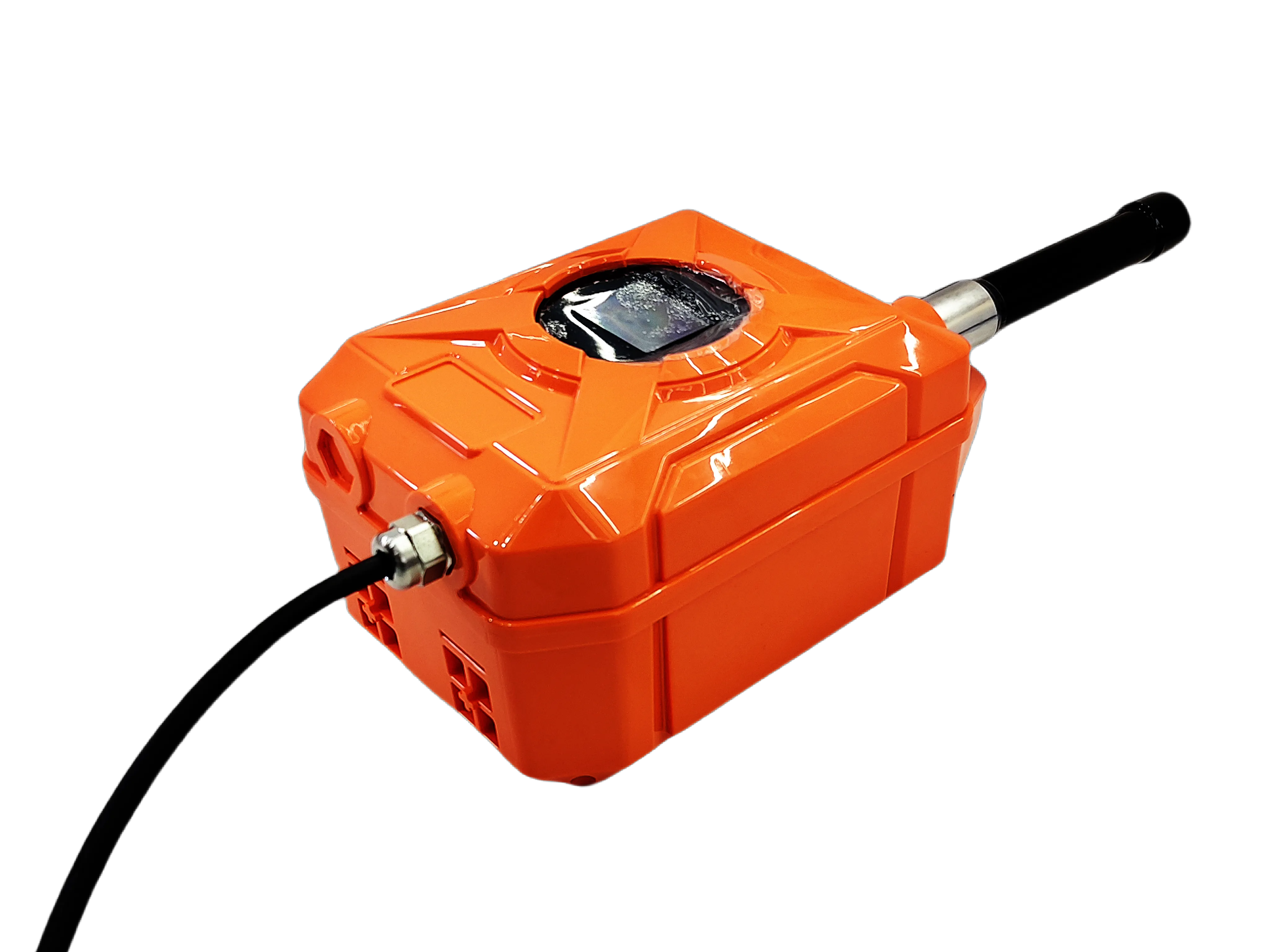

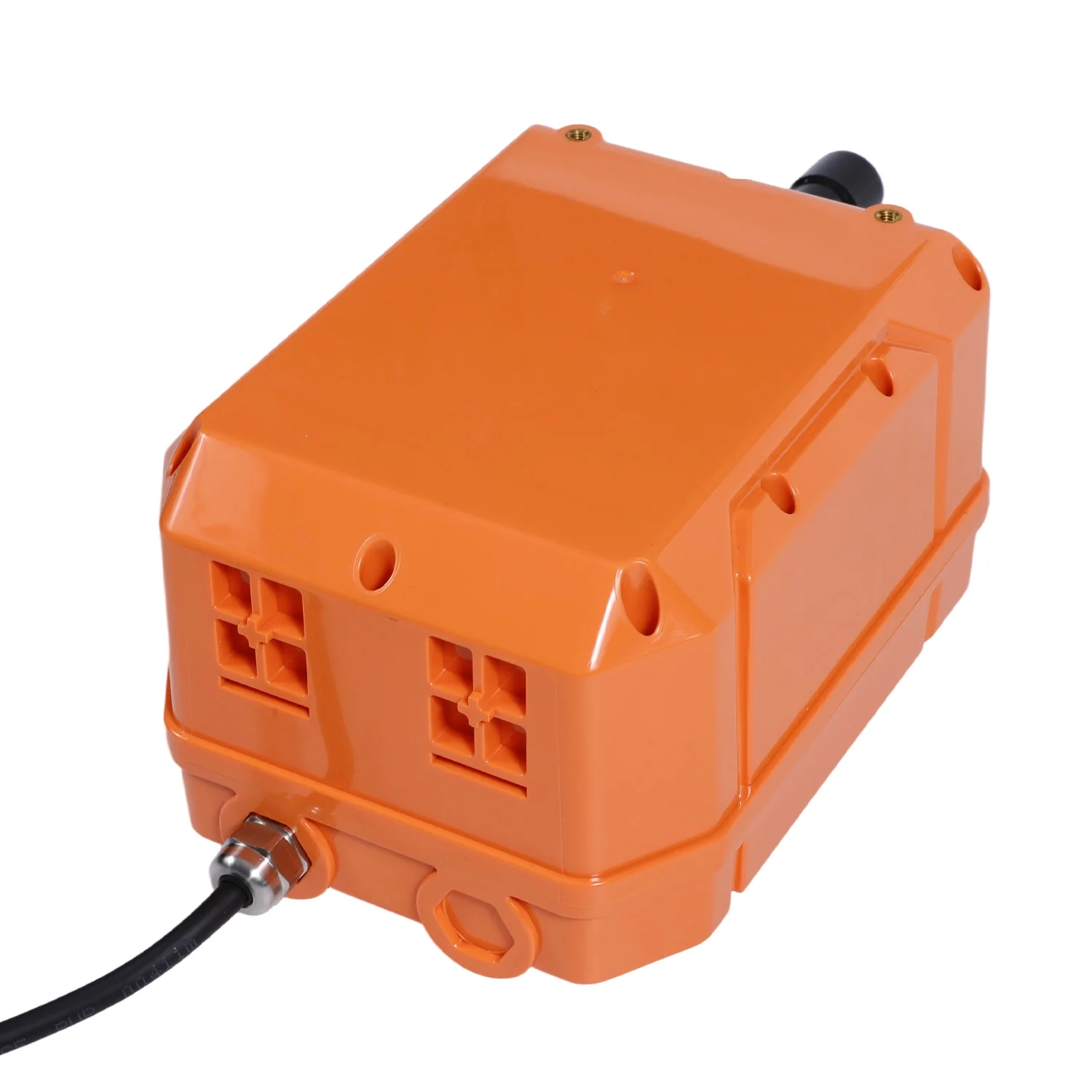

窨井液位监测仪是一款电池供电、超低功耗、IP68高防护等级、无线通信的液位监测设备,适用于不具备供电条件、环境恶劣(窨井)的监测现场。
用户可通过设备上的高清液晶屏,观察当前的监测数据,同时设备支持4G无线通讯方式。用户可通过云平台远程监测数据。设备使用电池供电方式,具有安装方便、电池寿命长、工作稳定等特点。
窨井液位监测仪可以自动采集窨井液位数据,并通过4G通讯定时向监测系统平台发送采集数据,同时还包括设备电量、系统参数、信号强度等信息。
可根据业务实际需求下发参数配置,具体数据项可参考“附件一”中的“下发数据”内容。
在现场调试需要手动上报数据功能或者查看数据时,使用磁铁刷屏幕右上方位置唤醒设备采集监测数据并更新显示面板内容、上报数据。
窨井液位监测仪采用智能化设计,大缓存区设计,动态划分技术,可对报警数据存储,对断网后的数据进行存储,并在通讯恢复后存储数据自动上传,确保监测数据系统化及连续性。
窨井液位监测仪可配套远程运维平台,可对设备实现远程运维管理,实现对设备运行状态进行全程监测,保障设备的正常运行。

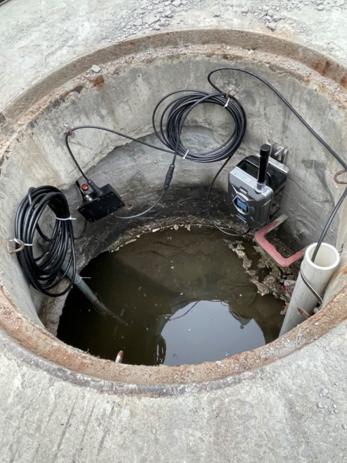

3. 安装说明
3.1 安装准备
安装设备时应提前准备好所用材料以及配件,其中包括钻头、磁铁、固定支架、手电钻、电磨机等。

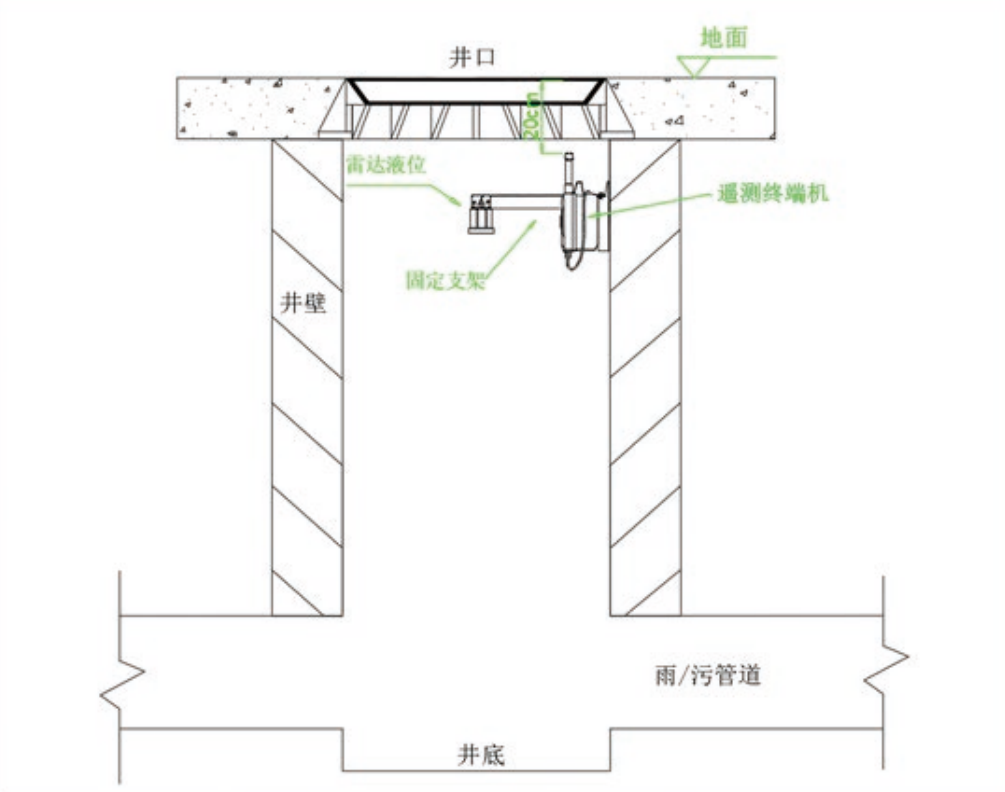

3.2 设备安装、调试
设备调试详细步骤可参考《设备安装实施方案》;如您需要此文档可联系相关销售人员获取。
系统参数 |
|||||
参数名 |
数据类型 |
R/W |
Range |
Code |
默认参数值 |
硬件版本 |
str型,最大长度20个字节。 |
R |
20Byte |
0x000B |
|
软件版本 |
str型,最大长度20个字节。 |
R |
20Byte |
0x0002 |
|
SIM卡ICCID |
str型,固定长度20个字节 |
R |
20Byte |
0x013A |
|
信号强度 |
hex数据 |
R |
0-31 |
0x013C |
|
液位传感测量量程上限值 |
uint16 单位:mm |
R |
0-65535 |
0x0110 |
|
液位传感测量量程下限值 |
uint16 单位:mm |
R |
0-65535 |
0x0111 |
|
设备电池电量 |
uint8,1字节(范围0~100,单位%) |
R |
0-100 |
0x0165 |
|
零点值 |
uint16 ,单位:mv |
R |
300~2500 |
0x130D |
|
自动校准 |
1:校准,0:取消校准 |
W |
0/1 |
0x130C |
|
下发数据 |
|||||
设备实时时间 |
uint8 ,6字节BCD型, |
R |
6Byte |
0x0404 |
|
预警高度 |
uint16,单位mm |
R/W |
0-65535 |
0x0028 |
6000 |
告警高度 |
uint16,单位mm |
R/W |
0-65535 |
0x0029 |
8000 |
采集周期 |
uint16型,单位:秒 |
R/W |
60-65535 |
0x0401 |
900 |
上传周期 |
uint16型,单位:秒 |
R/W |
300-65535 |
0x0402 |
14400 |
预警采集周期 |
uint16 ,单位:秒 |
R/W |
60-65535 |
0x002A |
300 |
预警上传周期 |
uint16 ,单位:秒 |
R/W |
300-65535 |
0x002B |
3600 |
告警采集周期 |
uint16 ,单位:秒 |
R/W |
60-65535 |
0x002C |
300 |
告警上传周期 |
uint16 ,单位:秒 |
R/W |
300-65535 |
0x002D |
3600 |
高度补偿 |
uint16,单位mm |
R/W |
-32768~32767 |
0x1314 |
|
采集数据 |
|||||
参数名 |
数据类型 |
R/W |
|
Code |
|
液位值 |
采集时间+单位+小数位+采集值 |
R |
|
0x05D1 |
|
电压值 |
采集时间+单位+小数位+采集值 |
R |
|
0x0501 |
|
液位状态 |
0:正常,1:预警,2告警 |
R |
|
0x05E0 |
|
告警 |
|||||
低电量告警 |
告警时间+告警值+限值 |
R |
|
|
|
超上限告警 |
告警时间+告警值+限值 |
R |
|
|
|
《电器电子产品有害物质限制使用管理办法》限制物质或元素标识表
部分名称 |
《电器电子产品有害物质限制使用管理办法》限制物质或元素 |
|||||
铅(Pb) |
汞(Hg) |
镉(Cd) |
六价铬(CrⅥ) |
多溴联苯(PBB) |
多溴二苯醚(PBDE) |
|
金属部件 |
× |
Ο |
Ο |
Ο |
Ο |
Ο |
塑料部件 |
O |
Ο |
Ο |
Ο |
Ο |
Ο |
玻璃部件 |
× |
Ο |
Ο |
Ο |
Ο |
Ο |
线路板 |
× |
Ο |
Ο |
Ο |
Ο |
Ο |
电源(如果有) |
× |
Ο |
Ο |
Ο |
Ο |
Ο |
附件 |
× |
Ο |
Ο |
Ο |
Ο |
Ο |
本表格依据SJ/T 11364-2014的规定编制。 |
||||||
Ο表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572-2011规定的限量要求下。 |
||||||
×表示该有害物质至少在该部件某一均质材料中的含量超出GB/T 26572-2011规定的限量要求,且目前业界没有成熟的替代方案,符合欧盟RoHS指令环保要求。 |
1. 应用场景广泛
2. 支持实时告警、远程配置设备参数
3. 超低功耗设计,超长续航能力
4. 防护等级达到IP68,防潮防水
5. 数据传输采用4G网络通讯
6. 非接触式测量,可有效减少淤积、垃圾等对设备的影响,减少运维频次
序号 |
参数 |
数值 |
1 |

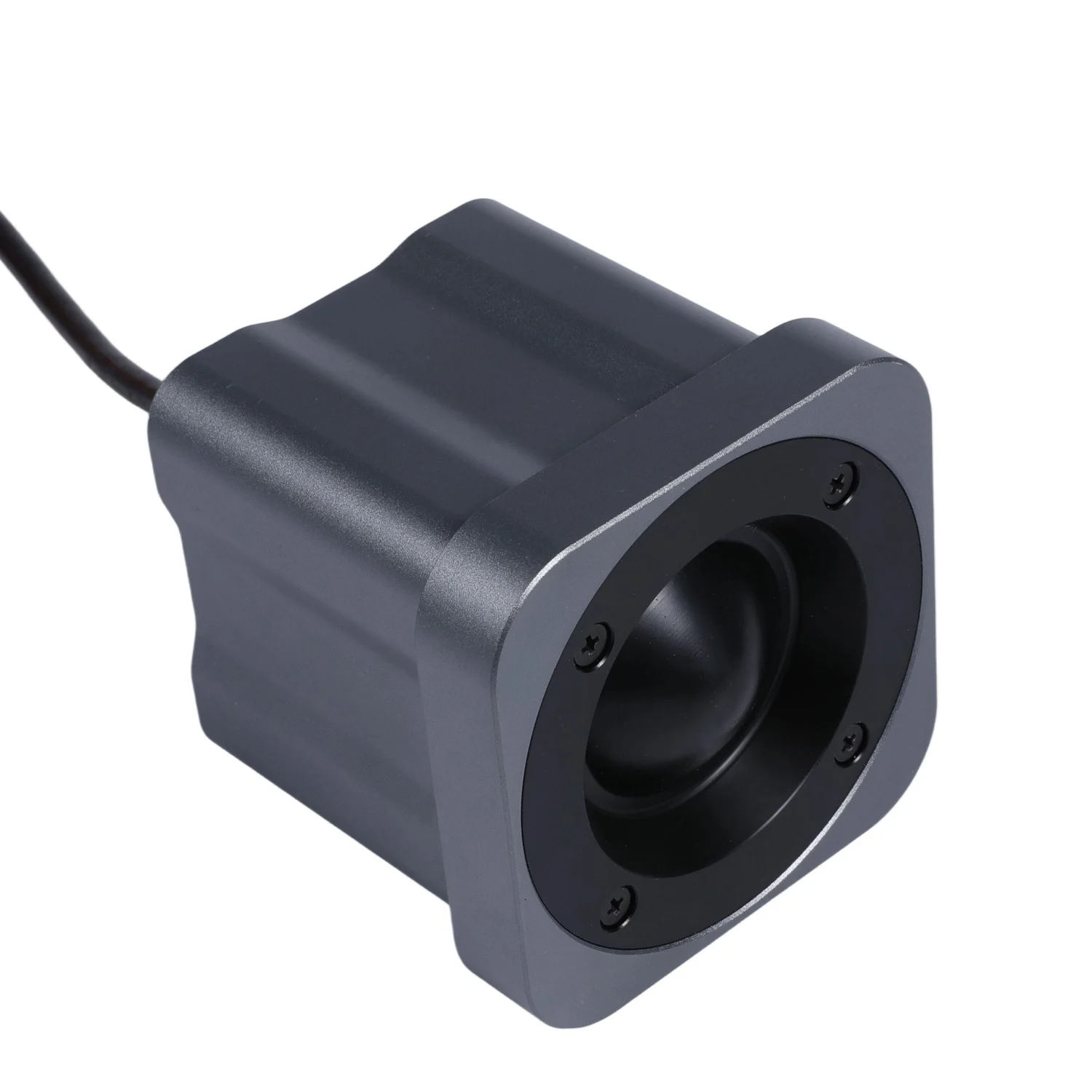

测量原理 |
毫米波雷达 |
2 |
测量范围 |
0.2~10m |
3 |
测量精度 |
±2mm |
4 |
测量盲区 |
0.2m |
5 |
工作频率 |
60GHz |
6 |
波速角 |
8° |
7 |
通信方式 |
4G全网通 |
8 |
通信协议 |
MQTT |
9 |
供电方式 |
电池供电 |
10 |
电池续航 |
≥3年(出厂配置) |
11 |
电池容量 |
76AH |
12 |
传输周期 |
300~65535s(可配置) |
13 |
采集周期 |
60~65535s(可配置) |
14 |
数据存储 |
128Mbit |
15 |
液晶显示 |
1.77英寸LCD TFT彩屏数显 |
16 |
安装方式 |
便携式安装组件随装随卸 |
17 |
封装工艺 |
防腐防水电子胶灌封工艺 |
18 |
天线工艺 |
一体式高防护、高增益玻璃钢材质 |
19 |
天线增益 |
3dBi |
20 |
唤醒方式 |
智能唤醒、外部非接触唤醒 |
21 |
数据对接 |
易集成的SDK数据对接方式 |
22 |
功能特点 |
边缘预警:数据智能分析、智能分级预警 数据报送:整点采集、整点报送 远程升级:FOTA远程升级 参数配置:远程配置、本地配置 断网续传:断网恢复,数据补传 |
23 |
防护等级 |
IP68 |
24 |
防护特性 |
防霉菌、防盐雾、防高低温 |
25 |
防爆等级 |
Ex ia IIC T3 Ga |
26 |
电磁兼容 |
GB/T 17626 |
27 |
工作温度 |
-20~70℃ |
28 |
存储温度 |
-20~60℃ |
