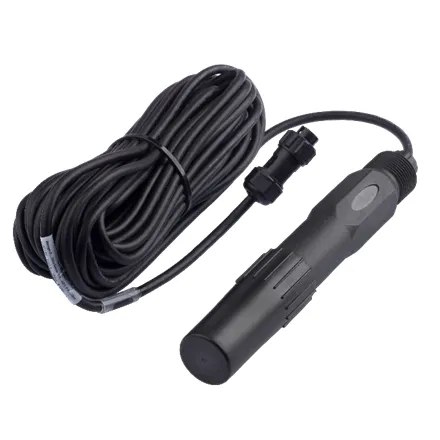

1. 产品简介

电导率传感器是一款采用RS485通讯接口和标准Modbus协议的电导率数字式传感器。耐腐蚀性壳体，IP68防护等级，适用于各种恶劣工作环境；选用工业级石墨材质四极式电极，

适用于满量程电导率的测量；电极常数非常稳定，不受极化影响；自动补偿表面接触电阻，不受污染影响；内置PT1000温度传感器及补偿算法，精度达±0.1℃；根据盐度、

TDS与电导率的关系可扩展测量盐度参数，应用更加广泛；集成液位测量功能，一体化高，广泛应用于城市管网监控；RS485 通讯接口，标准Modbus 协议，便于集成。

2. 产品原理

电导率是衡量介质导电能力的指标。单位通常用μS/cm或mS/cm来表示，常温下纯水电导率小于0.05μS/cm，天然水或地表水电导率在100~1000μS/cm，酸碱溶液的电导率超过1000mS/cm。

通过测量溶液中的两个同轴电极之间的电压V以及电流I，基于欧姆定律计算溶液电阻R=V/I，其电阻的倒数定义为电导S=1/R。结合电极本身相关的电极常数K可直接确定溶液的电导率。

3. 电气连接

线缆为4芯双绞屏蔽线，线序定义：

l 红色线—电源线（12～24VDC）

l 黑色线—地线（GND）

l 蓝色线—485A

l 白色线—485B

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。

4. 使用和保养

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。

电感式电极的清洗方法：

电感式电极基本属于免维护，外壳的污染或轻度结垢不影响其正常工作。

如需清洗，用软毛刷或砂纸清除附着物，再用蒸馏水清洗，之后进行校准操作。

由于电感式电极常工作在易结垢或脏污的环境中，清洗时可适当的加大力度。轻微划伤电极表面不影响电极的正常工作，但要避免穿透电极的外壳。

5. 传感器的校准

a）零点校准

用蒸馏水冲洗传感器，用滤纸将液体吸干。将传感器接通电源竖直放置在空气中，静置约3分钟，待数值稳定后，进行零点校准。

b）斜率校准

将传感器垂直放置于标准溶液（10%满量程—满量程）中，注意传感器离容器的底部和侧壁至少2cm，进行斜率校准。
