参比电极双盐桥设计，电极使用寿命长；内置PT1000 温度传感器及补偿算法，精度可达±0.1℃；RS485 通讯接口，标准Modbus 协议，便于集成。
玻璃电极法测定水样的PH值是以饱和甘汞电极为参比电极,以玻璃电极为指示电极,与被测水样组成工作电池,再用PH计测量工作电动势,由PH计直接读取PH值。
玻璃电极法测PH准确、快速,受水体色度、浊度、胶体物质、氧化剂、还原剂及盐度等因素的干扰少。
线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线（12～24VDC）
l 黑色线—地线（GND）
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
PH传感器在测量时，应先在蒸馏水（或去离子水）中清洗干净，并用滤纸吸干水分，防止杂质带进被测液中，传感器的1/3应插入被测溶液中。
传感器不用时应洗净，插入加有3.5mol/L氯化钾溶液的保护套，或将传感器插进加有3.5mol/L氯化钾溶液的容器中。
检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。
使用时间较长的传感器，它的玻璃膜可能变成半透明或附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。传感器使用时间较长，出现测量误差时，
须配合仪表进行标定,进行校正。当用以上方式对传感器进行维护和保养时仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
标准缓冲液pH 值对照参考表
|
Temp(℃) |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
|
0 |
4.00 |
4.00 |
6.98 |
7.12 |
9.46 |
10.32 |
|
5 |
4.00 |
4.00 |
6.95 |
7.09 |
9.39 |
10.25 |
|
10 |
4.00 |
4.00 |
6.92 |
7.06 |
9.33 |
10.18 |
|
15 |
4.00 |
4.00 |
6.90 |
7.04 |
9.28 |
10.12 |
|
20 |
4.00 |
4.00 |
6.88 |
7.02 |
9.23 |
10.06 |
|
25 |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
|
30 |
4.01 |
4.02 |
6.85 |
6.99 |
9.14 |
9.97 |
|
35 |
4.02 |
4.02 |
6.84 |
6.98 |
9.17 |
9.93 |
|
40 |
4.03 |
4.04 |
6.84 |
6.97 |
9.07 |
9.89 |
|
45 |
4.04 |
4.05 |
6.83 |
6.97 |
9.04 |
9.86 |
|
50 |
4.06 |
4.06 |
6.83 |
6.97 |
9.02 |
9.83 |
a)零点校准
用量筒量取250mL的蒸馏水，倒入烧杯中，加入pH=6.86的校准粉一包，用玻璃棒搅拌均匀，直至粉末完全溶解，配置pH=6.86的溶液，将传感器放入溶液中，
等待3～5分钟，待数值稳定后看显示的数值是否是6.86，如果不是则需进行零点校准，校准指令参照附录。
b)斜率校准
酸性溶液时：用量筒量取250mL的蒸馏水，倒入烧杯中，加入pH=4.00的校准粉一包，用玻璃棒搅拌均匀，直至粉末完全溶解，配置成pH=4.00的溶液；
将传感器放入溶液中，等待3～5分钟，待数值稳定后看显示数值是否是4.00，如果不是则需进行斜率校准，校准指令参照附录。
碱性溶液时：用量筒量取250mL的蒸馏水，倒入烧杯中，加入pH=9.18的校准粉一包，用玻璃棒搅拌均匀，直至粉末完全溶解，配置成pH=9.18的溶液；
将传感器放入溶液中，等待3～5分钟，待数值稳定后看显示是否是9.18，如果不是则需进行斜率校准，校准指令参照附录。
1. 信号输出：RS-485（Modbus/RTU协议), 方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备；
2. 双高阻抗差动放大器，抗干扰强，响应速度快；
3. 专利的pH电极，内部参比液在至少100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续20个月以上；

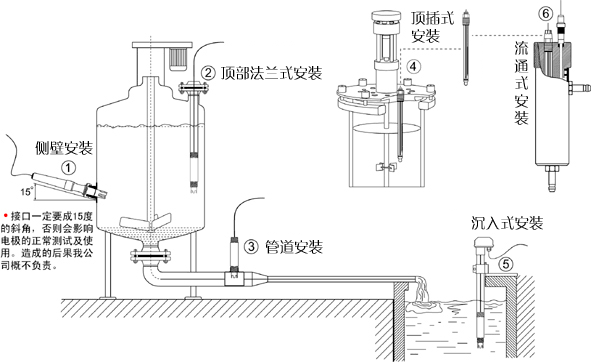

4. 易于安装：3/4 NPT管螺纹，便于沉入式安装或安装在管道和罐体；
5. IP68防护等级；
|
参数项 |
参数 |
|
检测指标 |
PH值 |
|
检测原理 |
玻璃电极法 |
|
测量量程 |
0～14PH |
|
测量精度 |
±0.1PH |
|
分辨率 |
0.01PH |
|
温度补偿 |
自动/手动 |
|
温度分辨率 |
0.1 ℃ |
|
温度精度 |
0.5 ℃ |
|
供电电压 |
DC12V～DC24V |
|
通信方式 |
RS485（Modbus RTU） |
|
防护等级 |
IP68 |
|
延长线 |
5米（可定制） |
|
功能特点 |
电源及输出隔离设计，确保电气安全性 |
|
|
电源及通讯芯片内建保护电路，抗干扰能力强 |
|
|
采用周全的保护电路设计，无需额外增加隔离设备就能可靠工作 |
|
|
电路部分设计在电极内部，环境耐受性好，安装操作更为容易 |
|
|
输出更多电极诊断信息，更为智能化 |
|
|
内部集成存储器，断电后仍可记忆存储的校准和设定信息 |
|
产品具备良好的防水防尘、测量精度等技术特性 |
|
