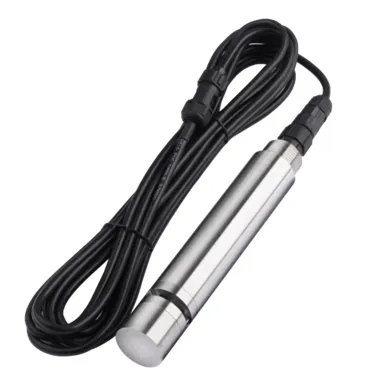

1. 产品简介

COD传感器是一款采用RS485 通讯接口和标准Modbus 协议的数字式传感器。耐腐蚀性壳体，IP68 防护等级，自带清洗挂刷定时清洁测量界面，适用于各种恶劣

工作环境；选用长寿命LED光源，应用光束测量技术，保证测量精确度和稳定性；RS485 通讯接口，标准 Modbus 协议，便于集成.

2. 产品原理

UV254吸收法基本测量原理为：利用待测水体中有机物对紫外线的吸收作用，测定水体中有机物的含量及成分。紫外吸收法是通过指定波长的紫外光射到待测水体中，

通过所得的吸光度值计算待测水体的COD含量，计算的理论是依据朗伯比尔定律中的吸收定律，它是测量所以物质吸光度值的最基本理论依据.
3. 电气连接
线缆为4芯双绞屏蔽线，线序定义：
红色线—电源线（12～24VDC）
黑色线—地线（GND）
蓝色线—485A
白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。

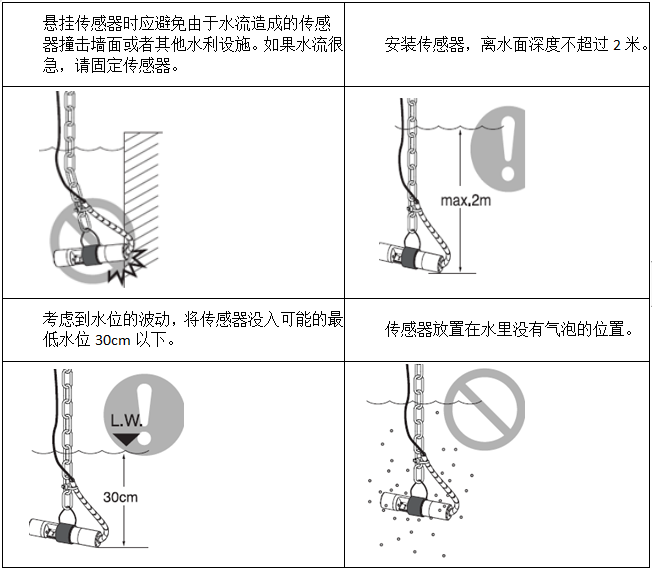

4. 安装说明
4.1 安装注意事项
避免传感器被阳光暴晒
请不要用手触摸传感器测量区域
测量和校准时传感器表面避免附着气泡
使用中避免对传感器直接施加任何机械应力（压力、划痕等）

1. 采用钛合金耐腐蚀壳体；NPT3/4上螺纹接口，方便安装；

2. 双光束测量技术，可同时测量COD、浊度等参数；

3. 无需化学试剂、无二次污染、快速测量；

4. 具自清洗功能，程序控制，有效防止杂物沉降、气泡附着；

5. 具校准记录存储功能，即插即用，第一次使用无需校准；

检测指标	COD
测量量程	≤500mg/L、≤500NTU
测量精度	≤±5%
检测原理	紫外吸收法，具备温度和浊度补偿
重复性	＜3%
漂移性	＜3%
测量光程	20mm
分辨率	0.01mg/L
供电电压	DC12V～DC24V
通信方式	RS485（Modbus RTU）
防护等级	IP68
延长线	5米（可定制）
功能特点	探头直接浸入式测量，无需采样和预处理
	无需化学试剂，无二次污染
	响应时间短，可实现连续测量
	传感器具有自动清洗功能，可减少维护量
	传感器电源正负极反接保护
	传感器RS485 A/B端错接电源保护
产品具备良好的防水防尘、测量精度等技术特性
