1. 产品简介

液位传感器为本公司自主研发，采用FMCW技术，以60G毫米雷达波作为载波信号，产品测量精度高、功耗低、体积小、重量轻；测量过程不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响，同时具有良好的防风抗抖能力；优化之后的算法使测量结果更加精确与稳定。

2. 产品原理

利用超高频电磁波经发射器向被探测液面发射，当电磁波碰到液面后反射回来，设备检测出发射波及回波的时差，从而计算出液面的高度。被测介质导电性越好或介电常数越大，回波信号的反射效果越好。

3. 电气连接

7-32V供电，宽电源电压方便了供电方式的选择性；
工作电流和待机电流低，电池供电，方便安装，免维护；
防雷电路，可以防雷6KV，雷雨天可以有效保护设备防止雷击；
支持RS485、RS232、4-20mA等通讯方式；
4. 通讯格式
通讯接口：RS485；
波特率：可设置（默认9600）；
校验位：NONE；
数据位：8bit；
停止位：1；

5. 安装说明

5.1 安装注意事项

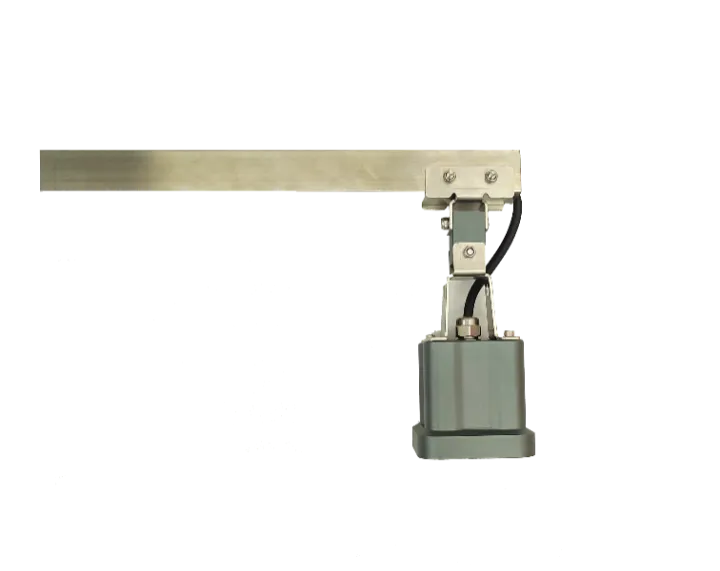

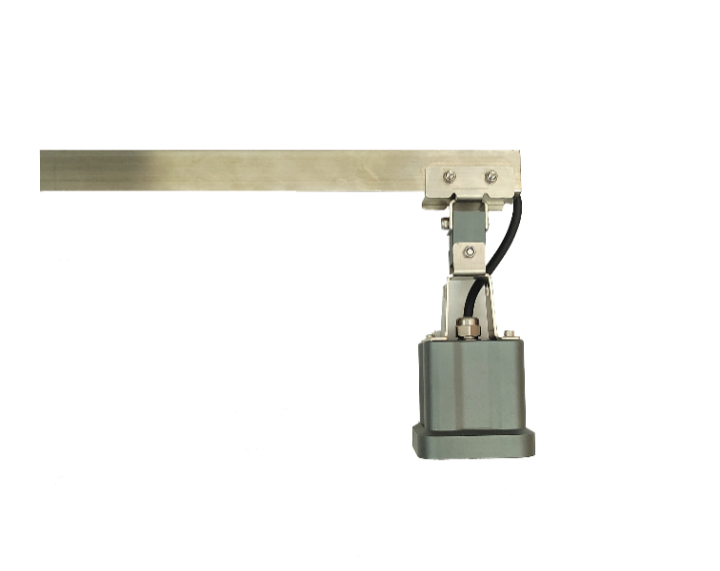

设备采用横臂安装，将两个卡箍将支架及仪器固定在横杆上（横杆直径范围：40mm-85mm），安装时保持仪器上表面和水面垂直水平。

1. 抗干扰强，抑制窄口井壁干扰；
2. 抗干扰强，抑制窄口井壁干扰；
3. 低功耗、高可靠性、免维护；
4. 非接触式测量，不受环境温度和湿度影响，耐水体腐蚀；
5. 防护等级达到IP68，防潮防水；

参数项	参数
测量原理	非接触式
测量量程	0～15m可选
测量精度	±2mm
天线原理	平面微带阵列
休眠时间	0～18h,可设定
工作频率	60GHz
电波发射角	8°
供电范围	7～32V DC
数字接口	RS232\RS485
模拟输出	4～20mA
供电能耗	工作模式，≤10mA；低功耗（睡眠）模式，≤0.5mA
外壳材质	铝合金外壳
防护等级	IP68
防雷	防雷等级 6KV
产品具备良好的防水防尘、电磁兼容等技术特性
