1. 产品简介

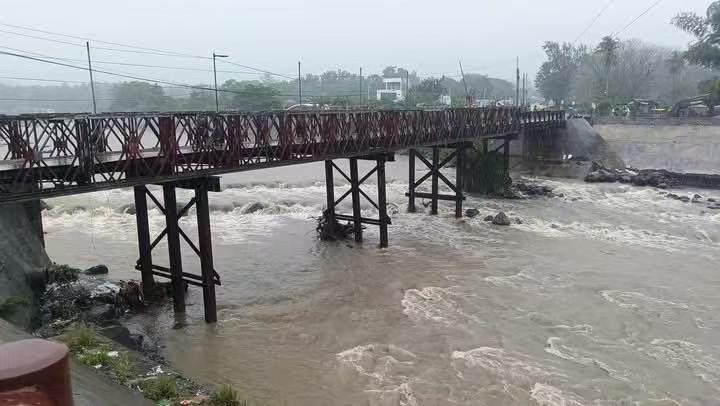

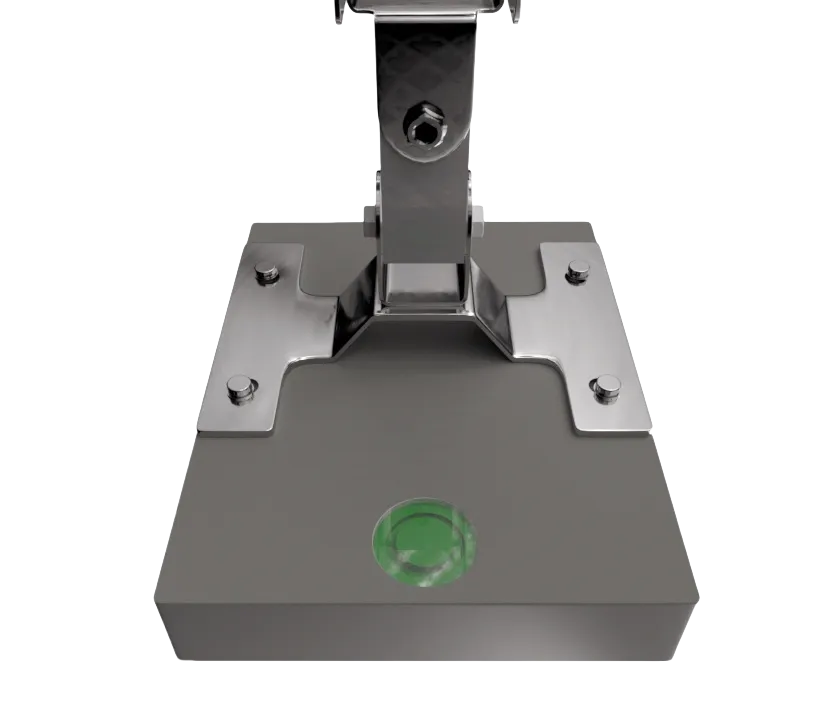

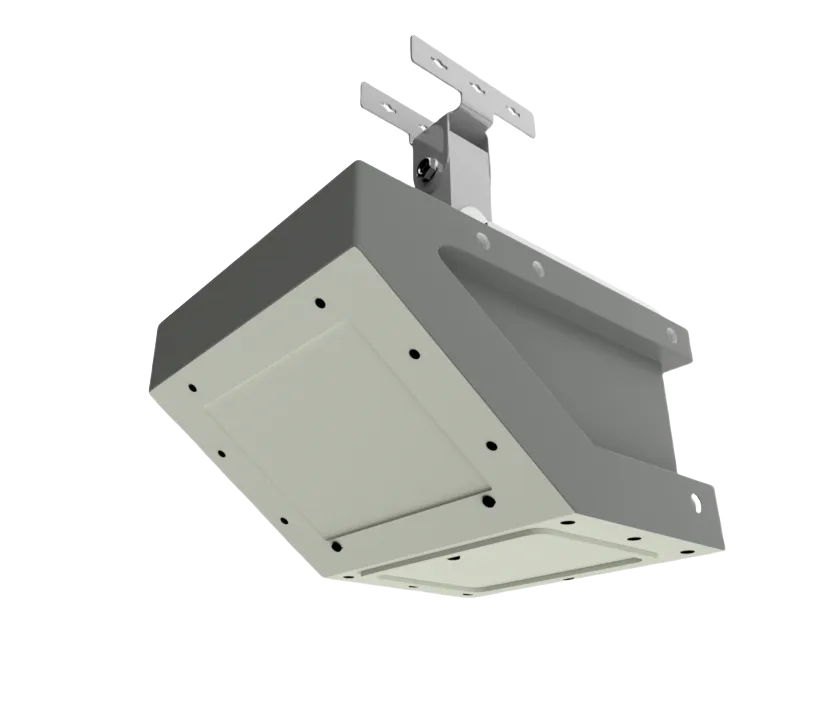

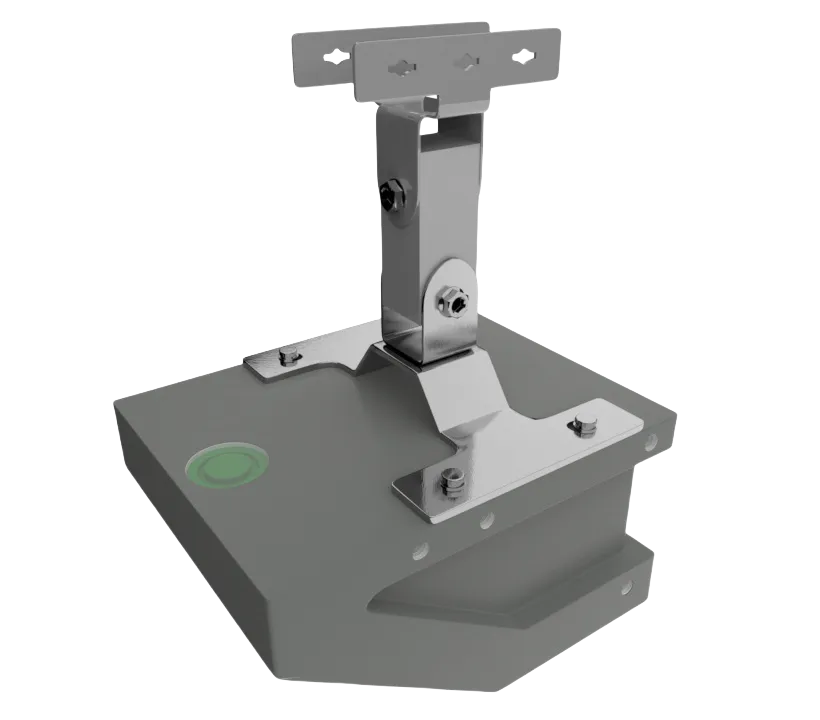

雷达流量传感器为本公司自主研发、设计的一款非接触式一体式流量监测设备，雷达流量传感器采用先进的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；适用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量。
2. 产品原理
雷达流量传感器是一款用于地表水液位监测的非接触式平面雷达流量传感器，基于精确测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
3. 电气特性
工作电流和待机电流低，可使用太阳能供电，方便安装，免维护；
防雷电路，可以防雷6KV。雷雨天可以有效保护设备防止雷击；
测试精度高，数据稳定。有效保证测试的准确性；
支持RS485，RS232，4-20mA等有线通讯方式；
支持4G、NB-IOT、Lora等无线通讯方式（内置选配);

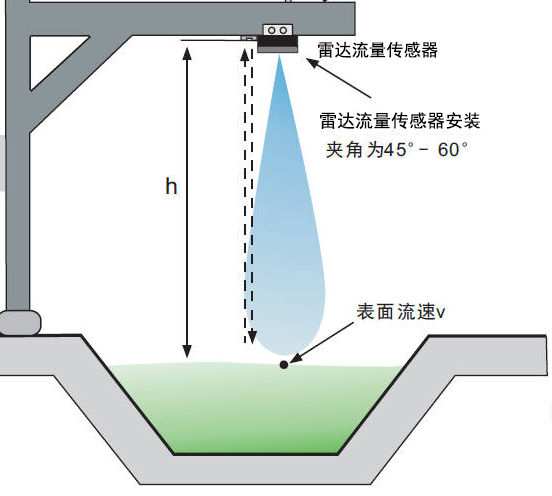

4. 安装说明

4.1 安装注意事项

为了得到较高精度，雷达流量传感器安装点应处于水面平缓稳定、没有回流和漩涡、无障碍物、处于测量范围内等环境下。排水口、垂直跌水、挡流板、河道（管道）弯曲或结合处等情况都将影响到测量精度，应避免在如下区域安装雷达流量传感器：

1、尽量避开流体流向发生变化的区域，例如水平拐弯或水平面存在落差；
2、存在坡度的区域，雷达流量传感器同样应该尽量避开安装；
3、流体中存在格栅、挡板，应该避开安装；

1. 体积小巧、可靠性高、操作简单、维护方便；

2. 不受温度、泥沙、灰尘、河流污染物、水面漂浮物、空气压力等环境因素的影响；

3. 用于明渠、河道、灌渠、地下排水管网、防汛等场合进行非接触式流量测量；

4. 非接触测量方式，测量方便，对环境无污染；

5. 具有防反接、过电压保护功能；

6. 系统功耗低，一般太阳能供电即可满足测流需要；

参数项	参数
测流系统
测量原理	平面微带阵列天线CW+FMCW
待机功耗	<1mA
测速传感器参数
工作功率	100mW
工作频率	24GHz
测速量程	0.03～20m/s
测速精度	±1%
天线角度	12°
测量方向	自动识别水流方向，内置垂直角度校正
液位传感器参数
工作功率	10mW
工作频率	60GHz
测量范围	0～40米可选
测量精度	±3mm
其它参数
通信方式	RS485
姿态角智能感知及补偿	水平角、横滚角精度±1°
工作模式	手动、自动、遥测
产品具备良好的防水防尘、电磁兼容等技术特性
