1. 产品简介

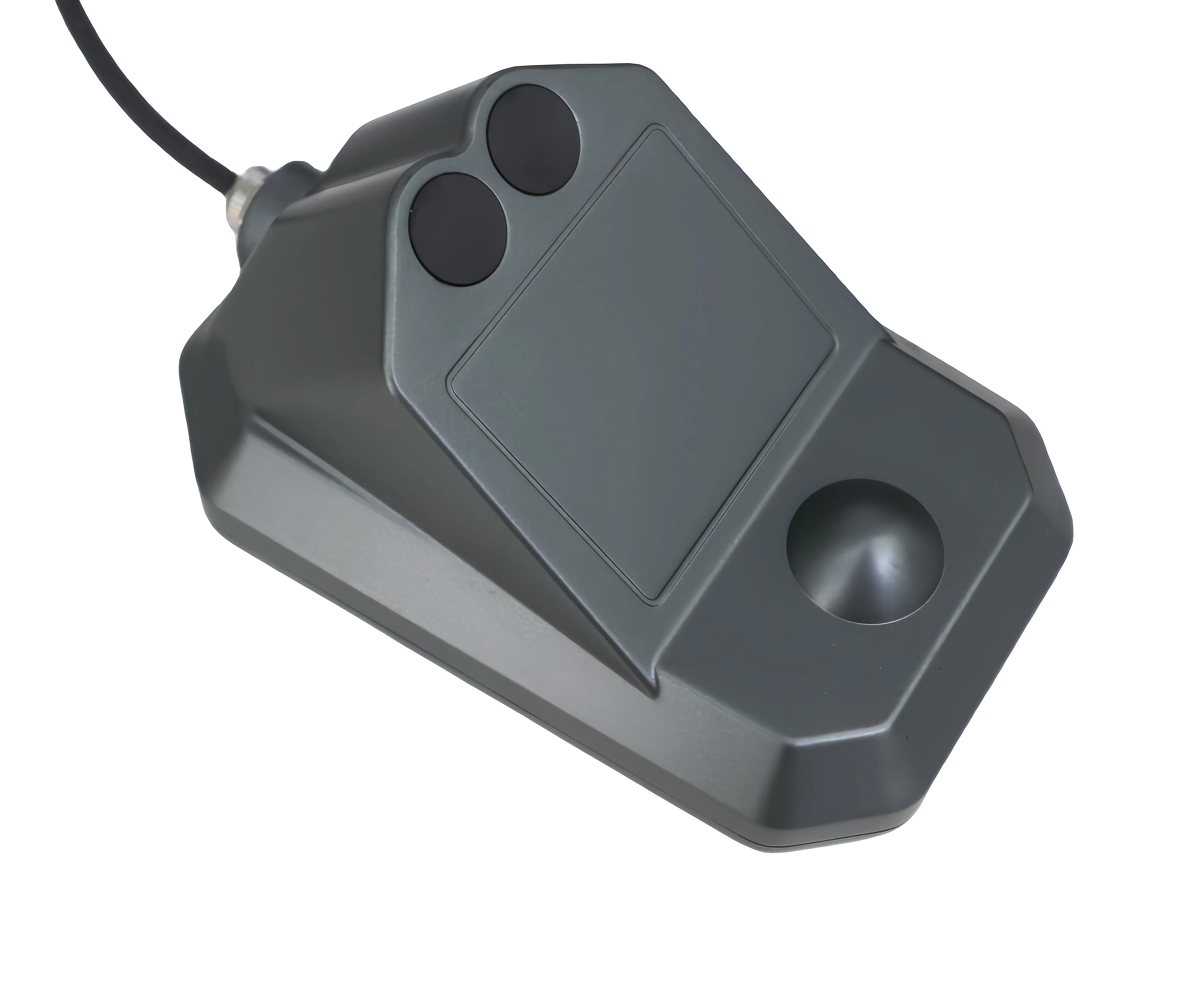

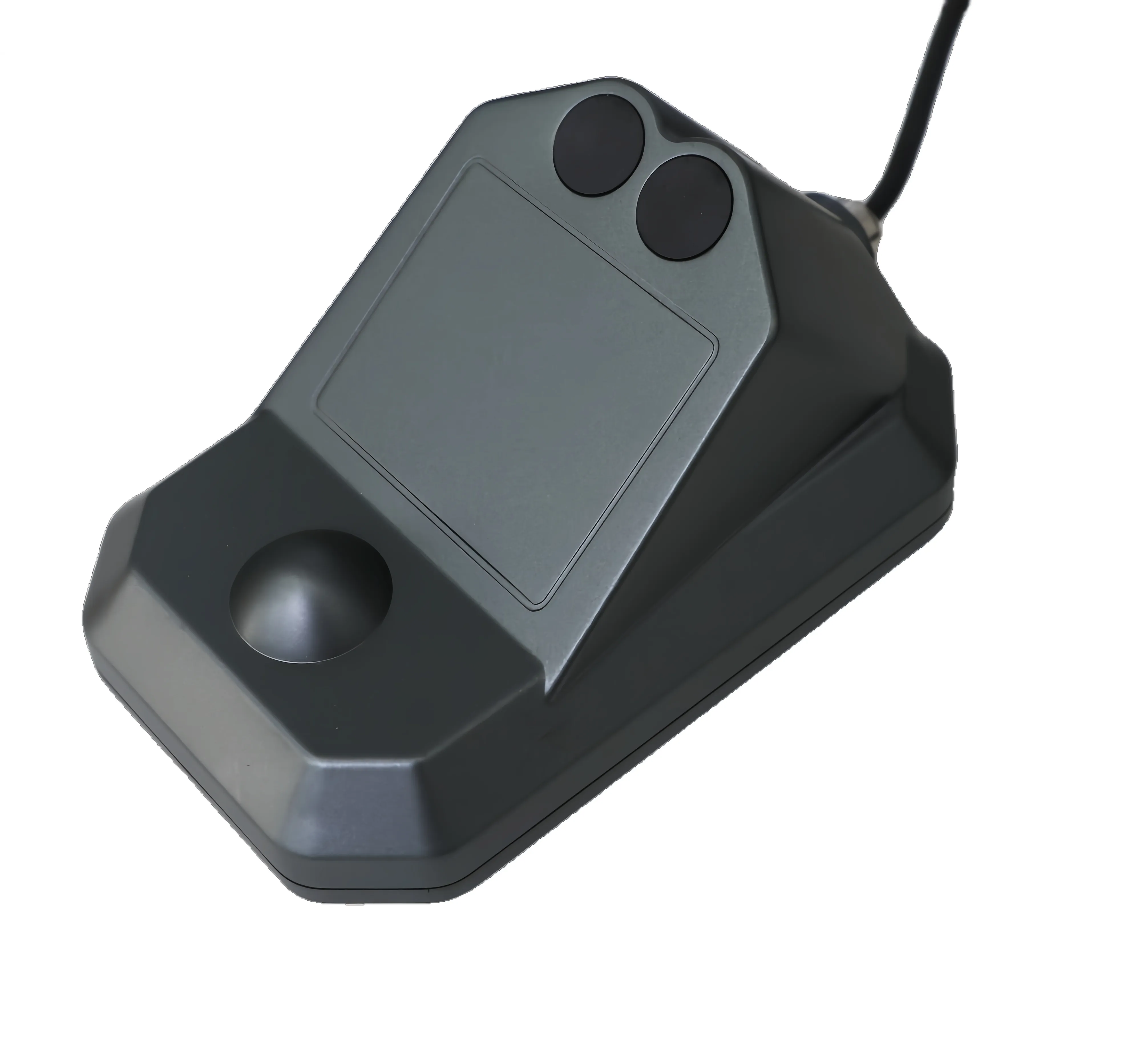

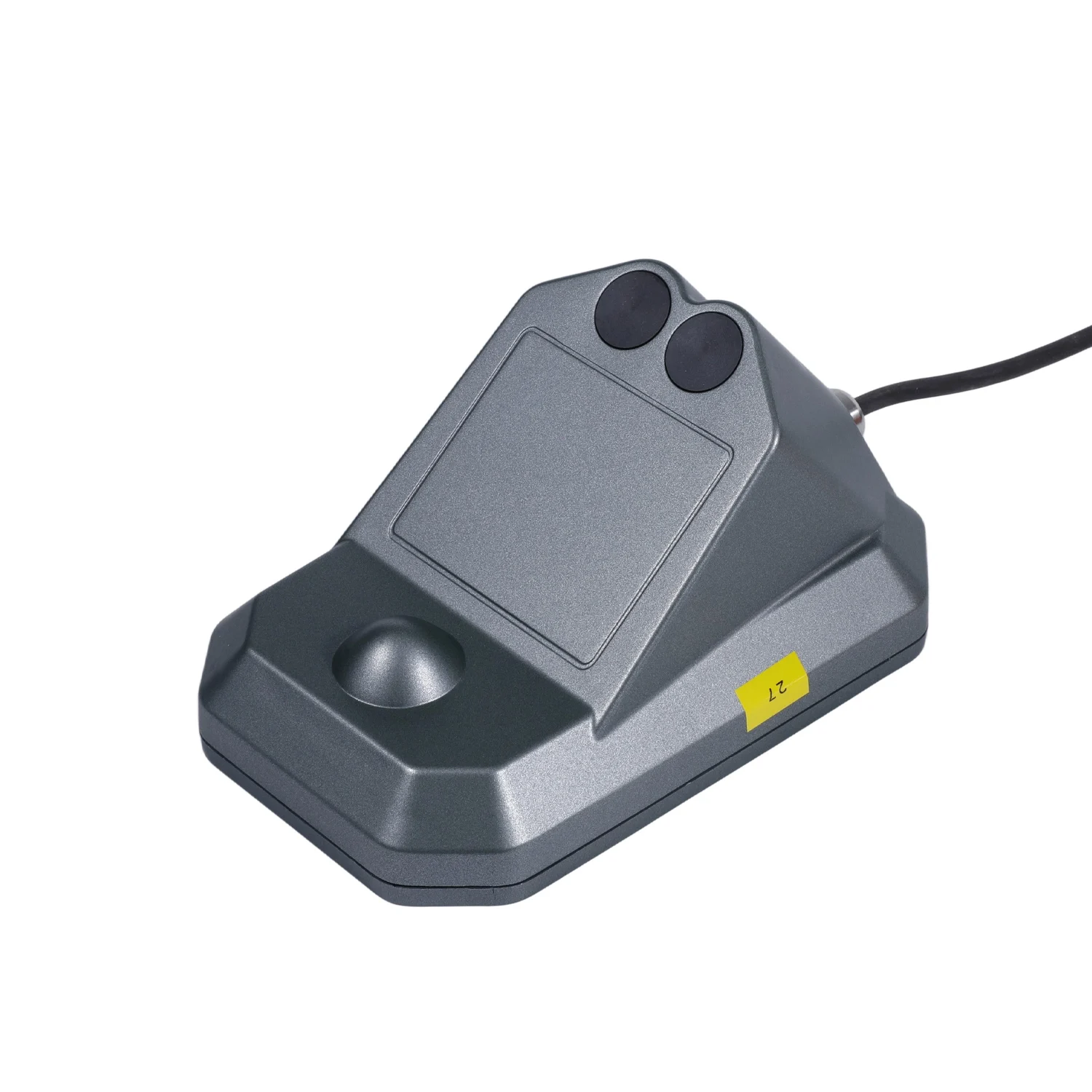

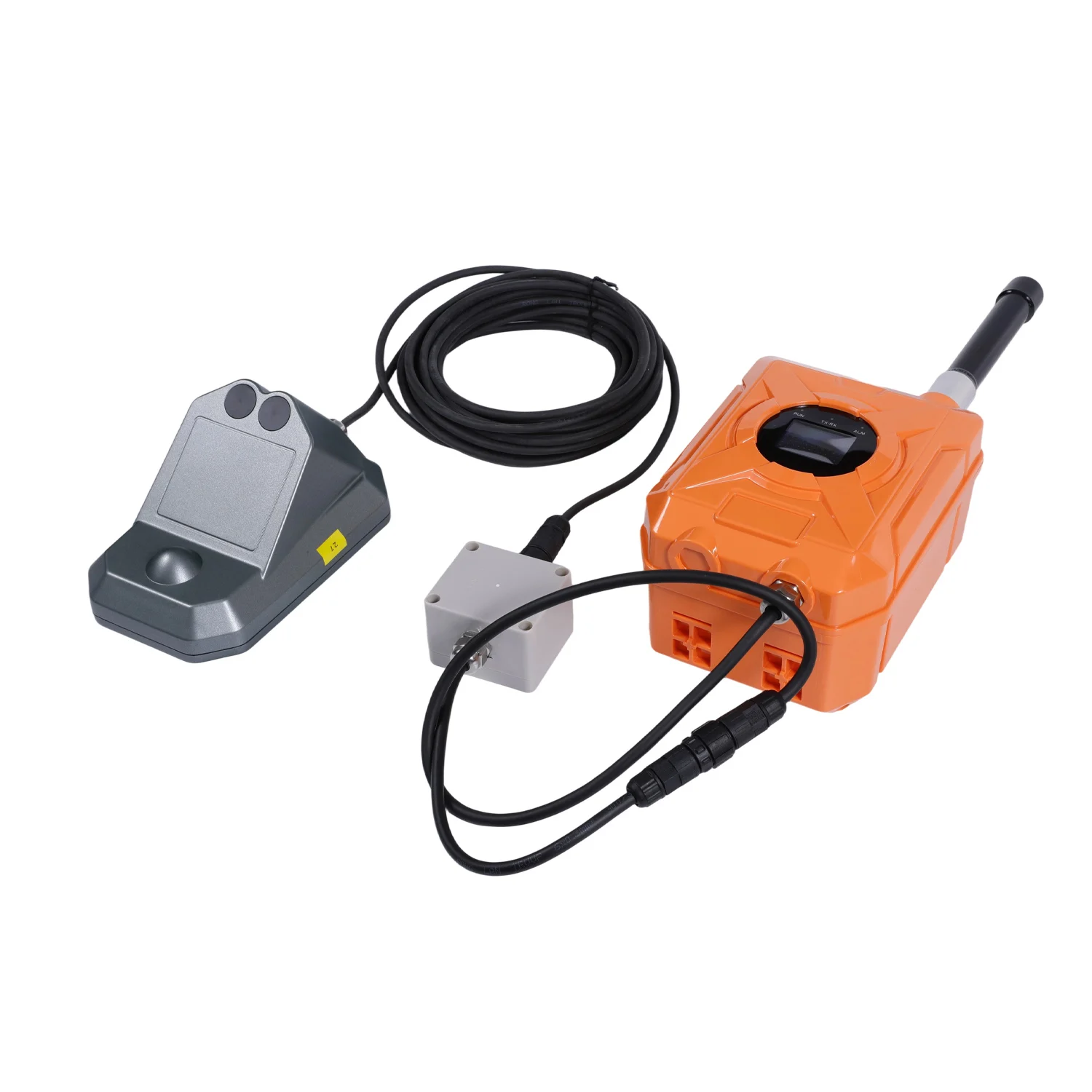

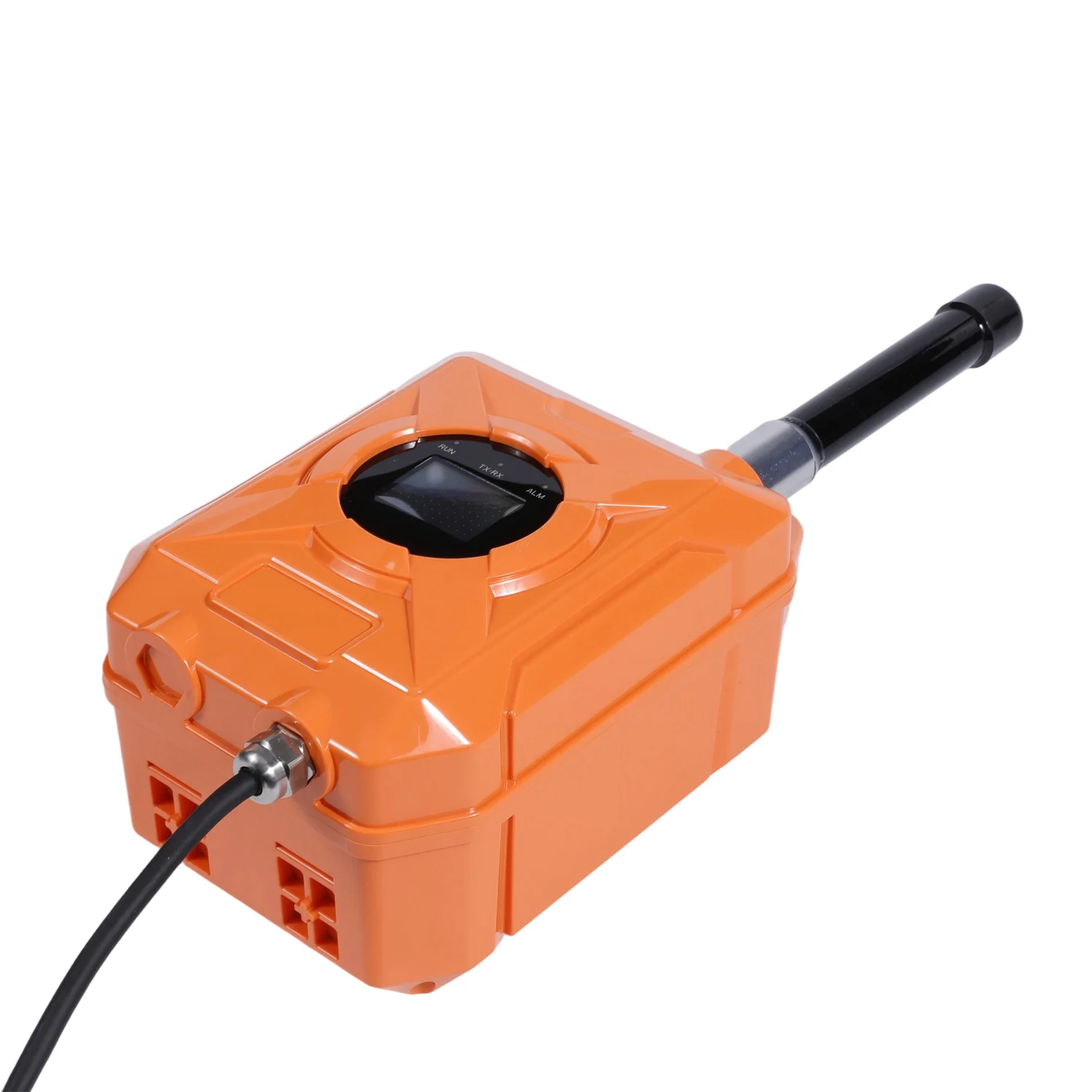

雷达超声波一体式流量监测仪是一款电池供电、超低功耗、IP68高防护等级、无线通信的流量监测设备，适用于不具备供电条件、环境恶劣（窨井）的监测现场，可测量满管与非满管。用户可通过设备上的高清液晶屏，观察当前的监测数据，同时设备支持无线通讯。用户可通过云平台远程监测数据。设备使用电池供电方式，具有安装方便、电池寿命长、工作稳定等特点。

2. 产品功能

2.1数据采集

雷达超声波一体式流量监测仪可以自动采集流速、水位、流量等数据，并通过无线通讯定时向流量监测系统平台发送采集数据，同时还包括设备电量、系统参数、信号强度等信息。

2.2参数配置功能

可根据业务实际需求下发参数配置，具体数据项可参考“附件一”中的“下发数据”内容。

2.3外部唤醒功能

在现场调试需要手动上报数据功能或者查看数据时，使用磁铁刷屏幕右上方位置唤醒设备采集监测数据并更新显示面板内容、上报数据。

2.4数据断点续传

雷达超声波一体式流量监测仪采用智能化设计，大缓存区设计，动态划分技术，可对报警数据存储，对断网后的数据进行存储，并在通讯恢复后存储数据自动上传，确保监测数据系统化及连续性。

2.5设备远程运维

雷达超声波一体式流量监测仪可配套远程运维平台，对设备实现远程运维管理，实现对设备运行状态进行全程监测，保障设备的正常运行。

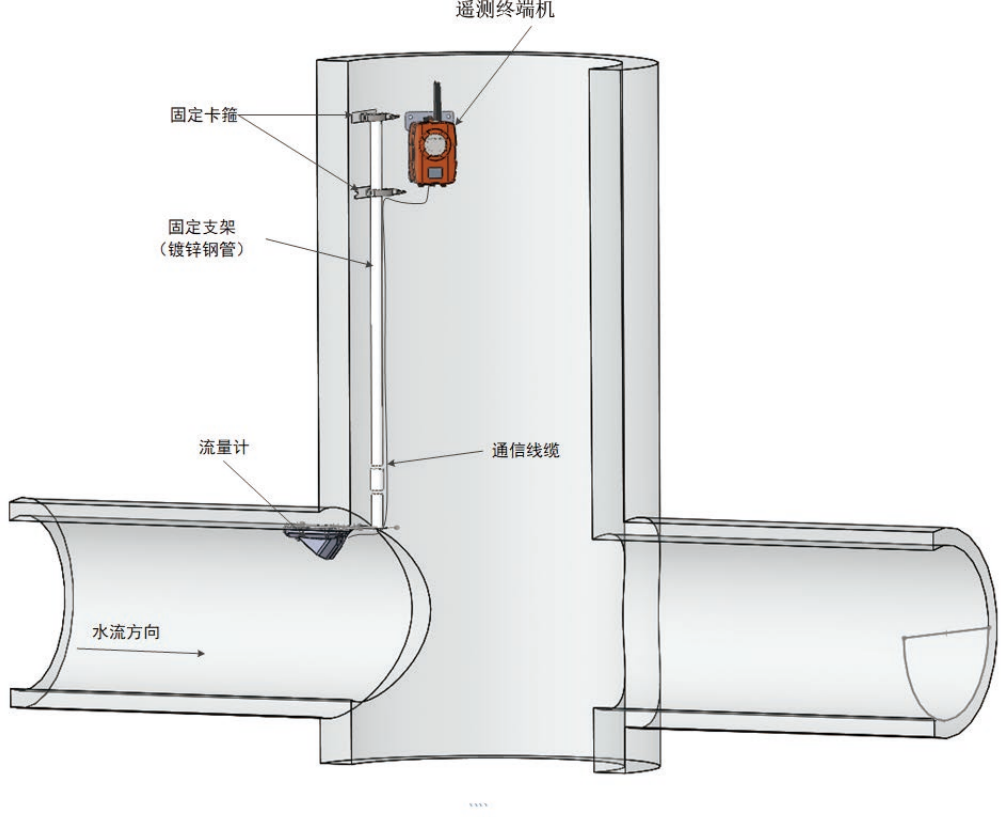

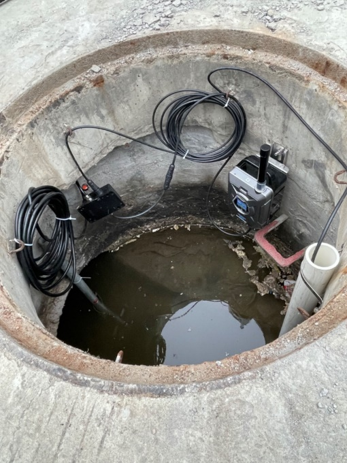

3. 安装说明

3.1 安装准备

安装设备时应提前准备好所用材料以及配件，其中包括钻头、磁铁、L型支架、镀锌管、手电钻、电磨机等。

3.2 设备安装、调试

设备调试详细步骤可参考《设备安装实施方案》；如您需要此文档可联系相关销售人员获取。

附件1：设备参数表

系统参数
参数名	数据类型	R/W	Range	Code	默认参数值
硬件版本	str型，最大长度20个字节。	R	20Byte	0x000B
软件版本	str型，最大长度20个字节。	R	20Byte	0x0002
SIM卡ICCID	str型，固定长度20个字节	R	20Byte	0x013A
信号强度	int数据	R	0-31	0x013C
误码率	int数据,低字节误码率0~7	R	0-7	0x013CA
设备电池电量	uint8，1字节（范围0~100，单位%）	R	0-100	0x0165
设备实时时间	uint8 ，6字节BCD型，	R	6Byte	0x0404
下发数据
高度补偿	uint16，单位cm	R/W	0-65535	0x0118
截面形状	uint8，0x01圆形、0x02方形、0x03梯形	R/W	1Byte	0x0112	圆形
截面直径	uint16，单位cm	R/W	0-65535	0x0113	80
预警高度	uint16，单位mm	R/W	0-65535	0x0028	6000mm
告警高度	uint16，单位mm	R/W	0-65535	0x0029	8000mm
采集周期	uint16型，单位：秒	R/W	60-65535	0x0401	900s
上传周期	uint16型，单位：秒	R/W	300-65535	0x0402	14400s
预警采集周期	uint16 ，单位：秒	R/W	60-65535	0x002A	300s
预警上传周期	uint16 ，单位：秒	R/W	300-65535	0x002B	3600s
告警采集周期	uint16 ，单位：秒	R/W	60-65535	0x002C	300s
告警上传周期	uint16 ，单位：秒	R/W	300-65535	0x002D	3600s
采集数据
参数名	数据类型	R/W		Code
温度	Float 单位：℃	R		0x0502
设备实时电压	float 单位V	R		0x0501
正向累积流量	float 单位：m³	R		0x0590
流速	float型单位：m/s	R		0x0593
液位高度	float型单位：m	R		0x05D1
瞬时流量	float型单位：m³/s	R		0x0592
告警
低电量告警		R		0x0204
液位超上限告警		R		0x0220

1. 应用场景广泛
2. 支持实时告警、远程配置设备参数
3. 超低功耗设计，超长续航能力
4. 防护等级达到IP68，防潮防水
5. 灵敏度高，抗干扰能力强
6. 毫米波雷达多普勒+超声波多普勒两种测流模式自动切换，满足满管或非满管等多种复杂的应用场景
7. 有效减少淤积、垃圾等对设备的影响，减少运维频次

序号	参数	数值
超声波流速参数
1	流速测量范围	0.02~6m/s（可定制）双向流速测量
2	流速分辨率	1mm/s
3	流速测量精度	±1%FS
液位参数
4	测量范围	0~10m
5	测量精度	±1mm
6	测量波束角	4°
7	测量工作频率	120GHz
雷达流速参数
8	测量范围	0.03~20m/s
9	测量精度	±1%FS
10	测量工作频率	24GHz
11	测量波束角	12°

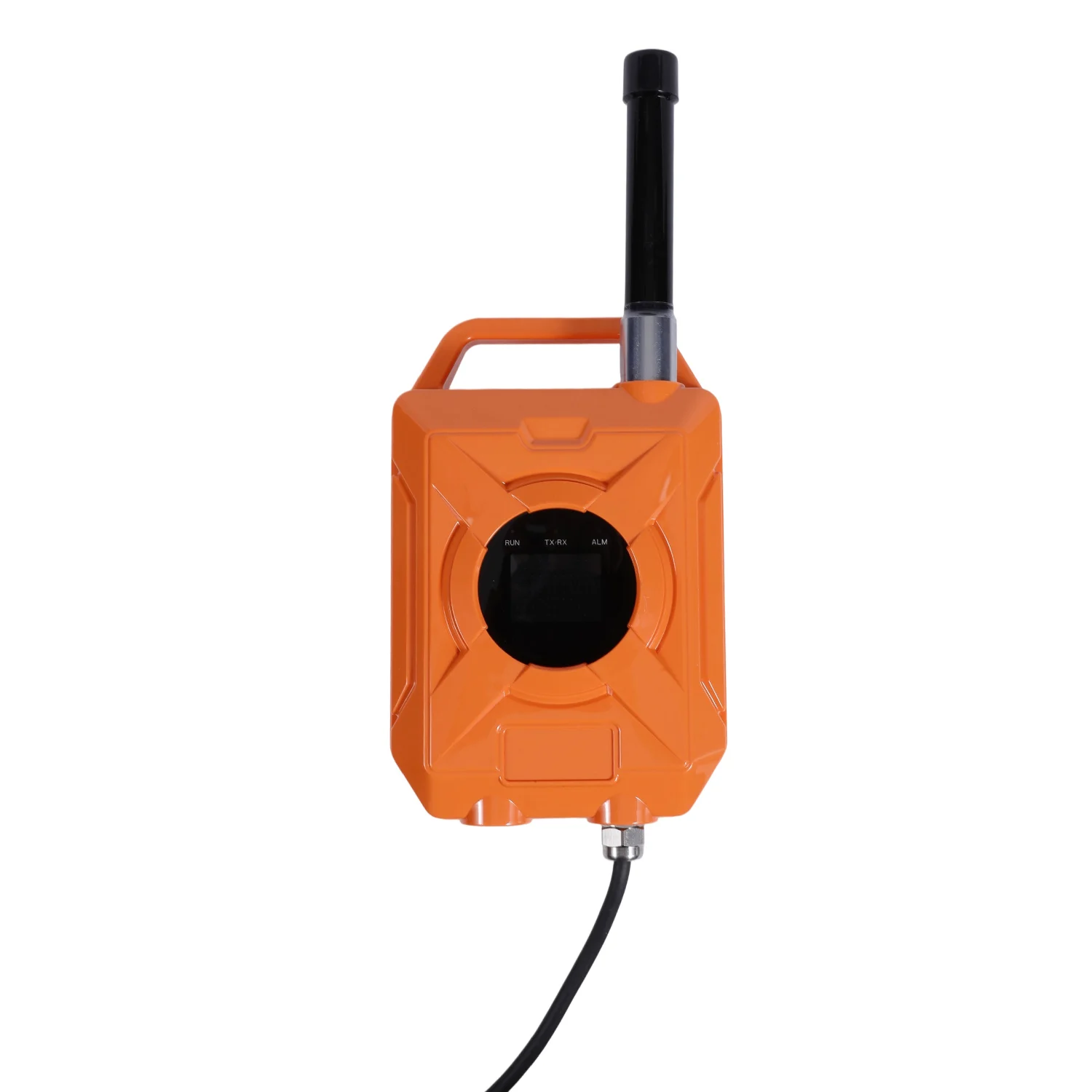

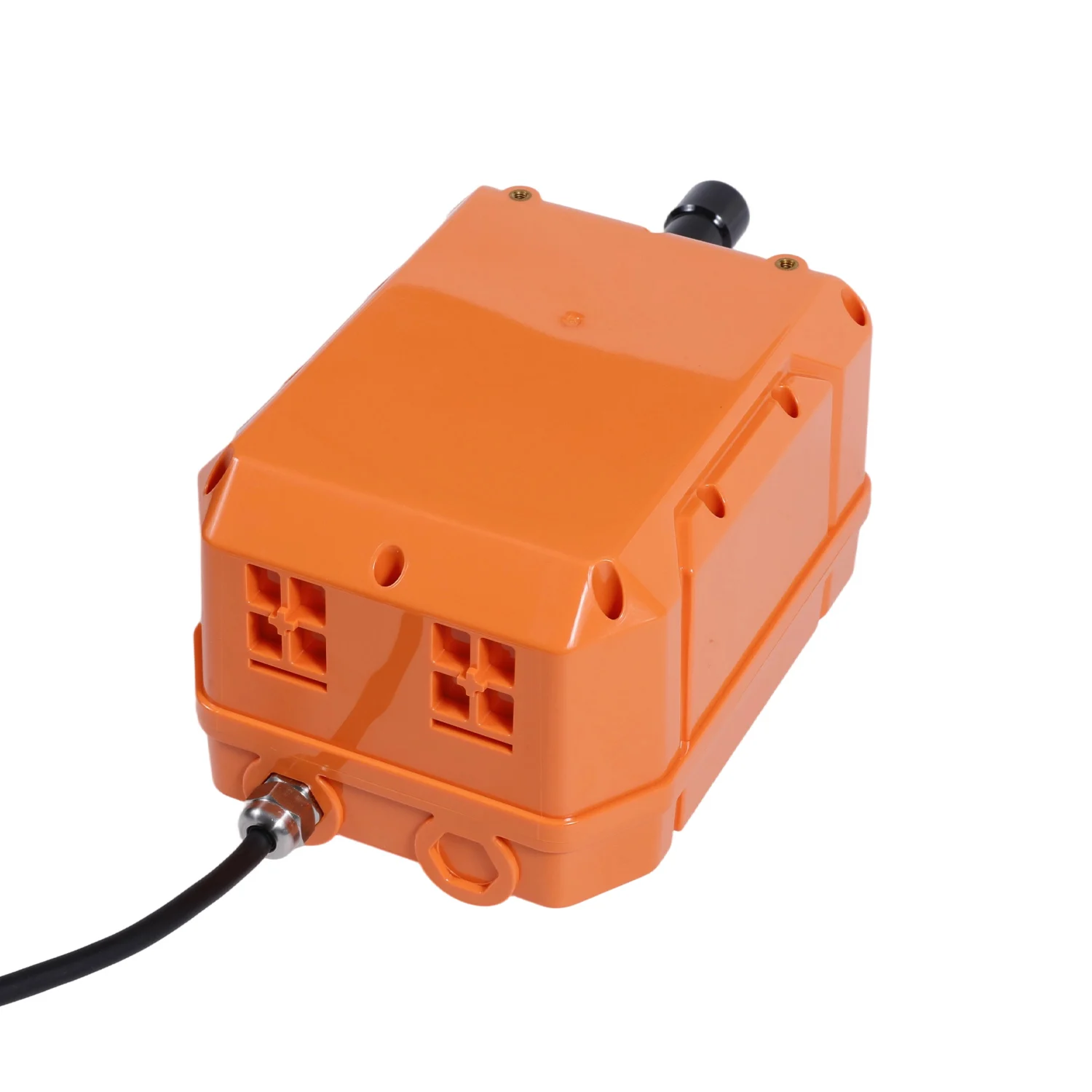

遥测终端机参数
12	通信方式	4G全网通
13	通信协议	MQTT
14	供电方式	电池供电
15	电池续航	≥3年（出厂配置）
16	电池容量	76AH
17	传输周期	300~65535s（可配置）
18	采集周期	60~65535s（可配置）
19	数据存储	128Mbit
20	安装方式	便携式安装组件随装随卸
21	唤醒方式	智能唤醒、外部非接触唤醒
22	数据对接	易集成的SDK数据对接方式
