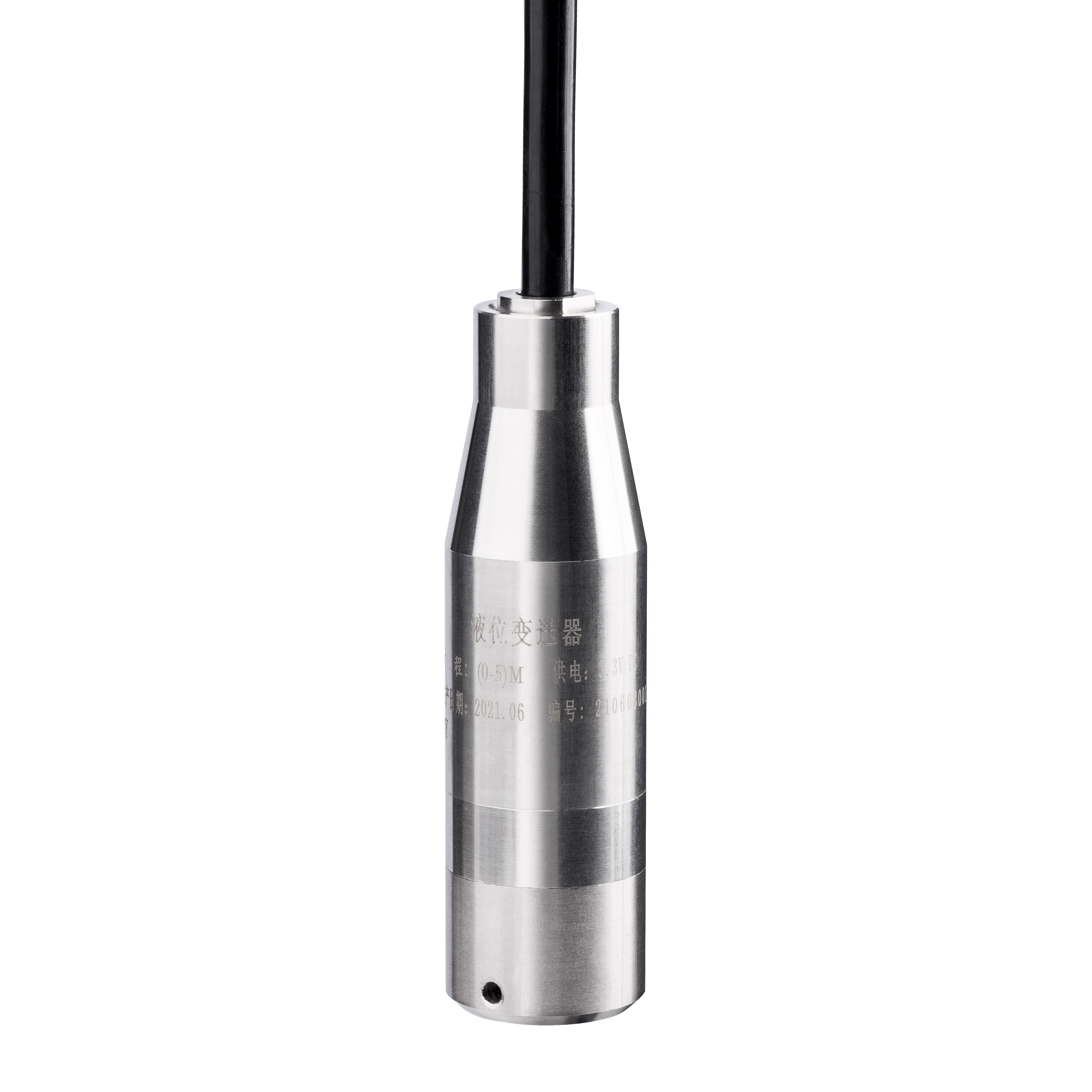

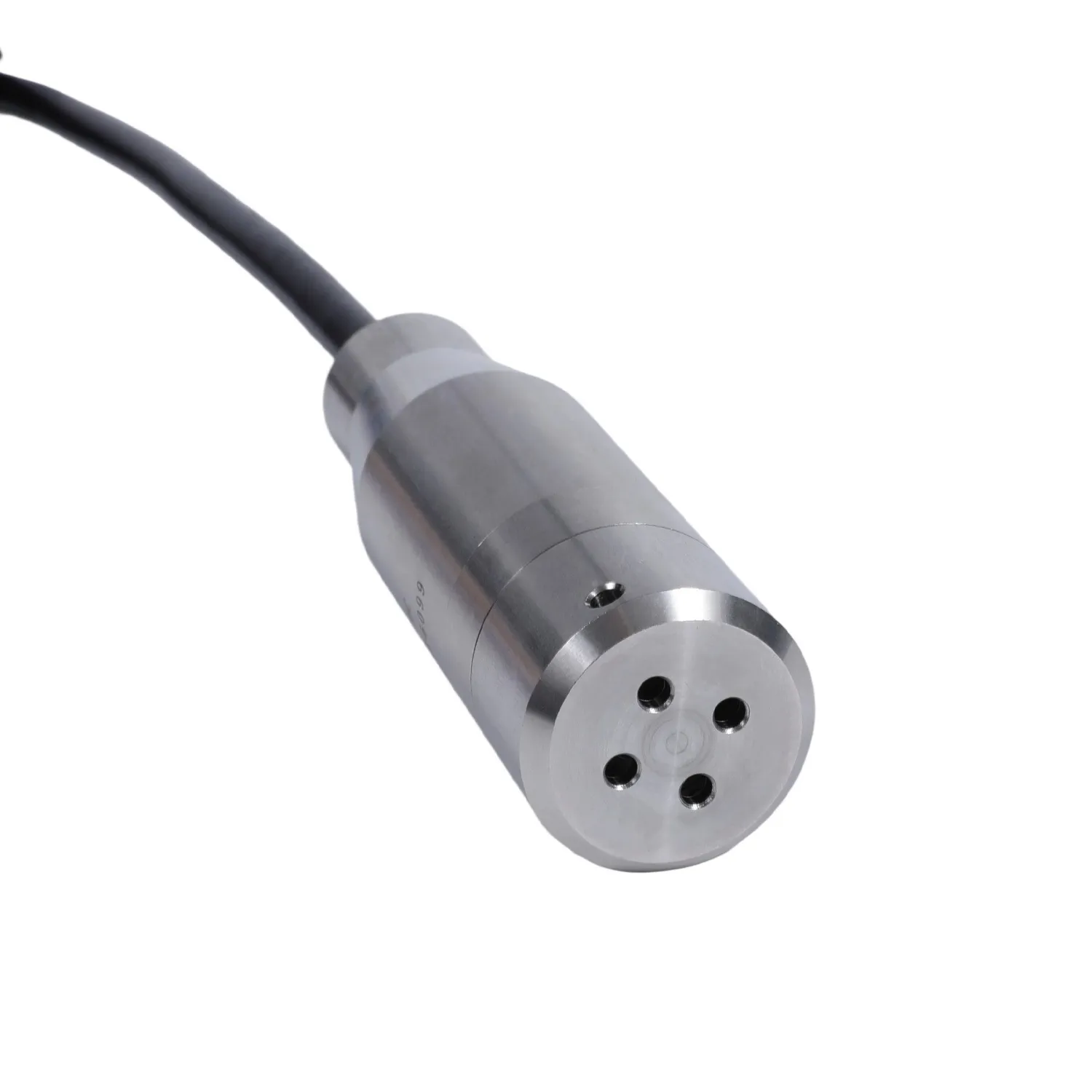

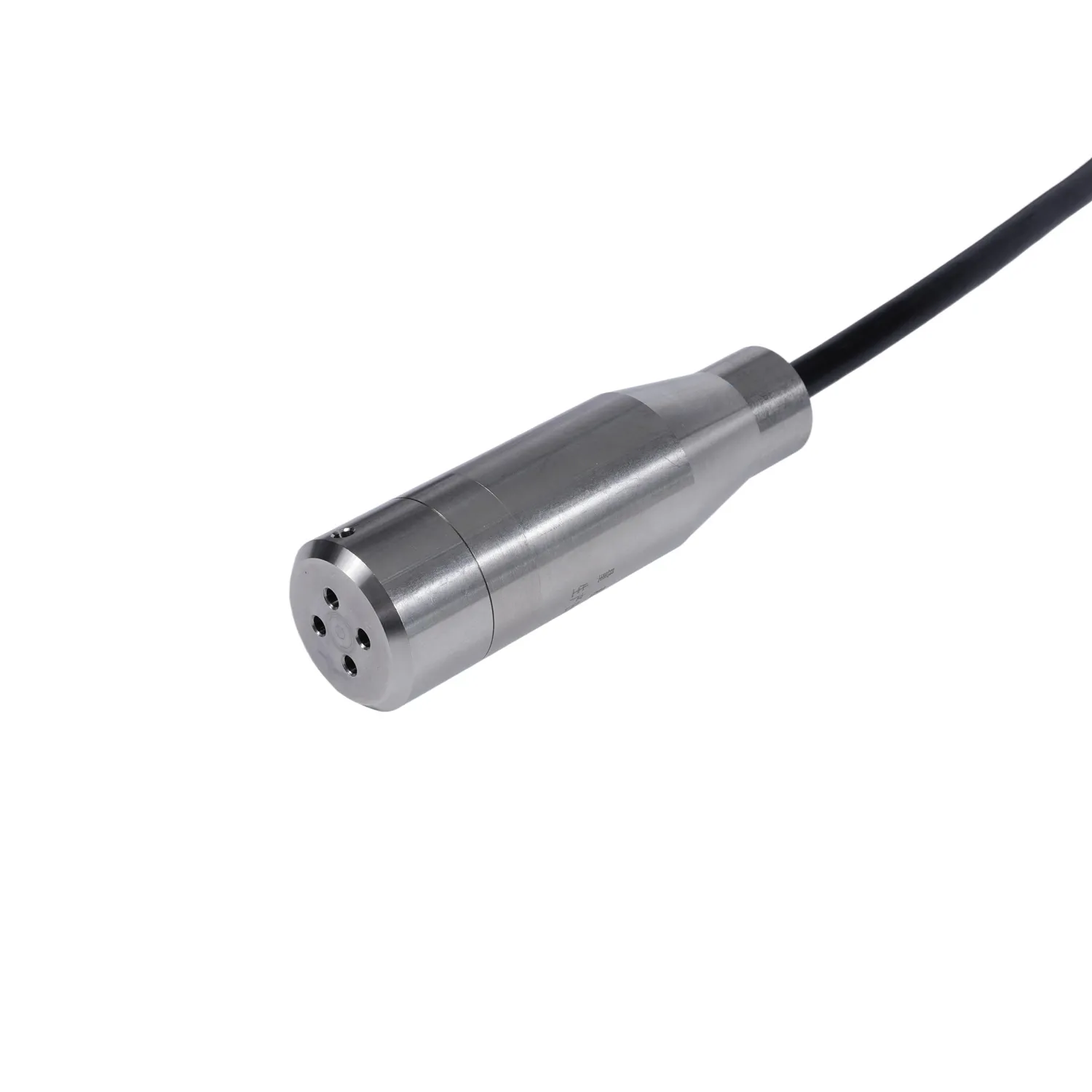

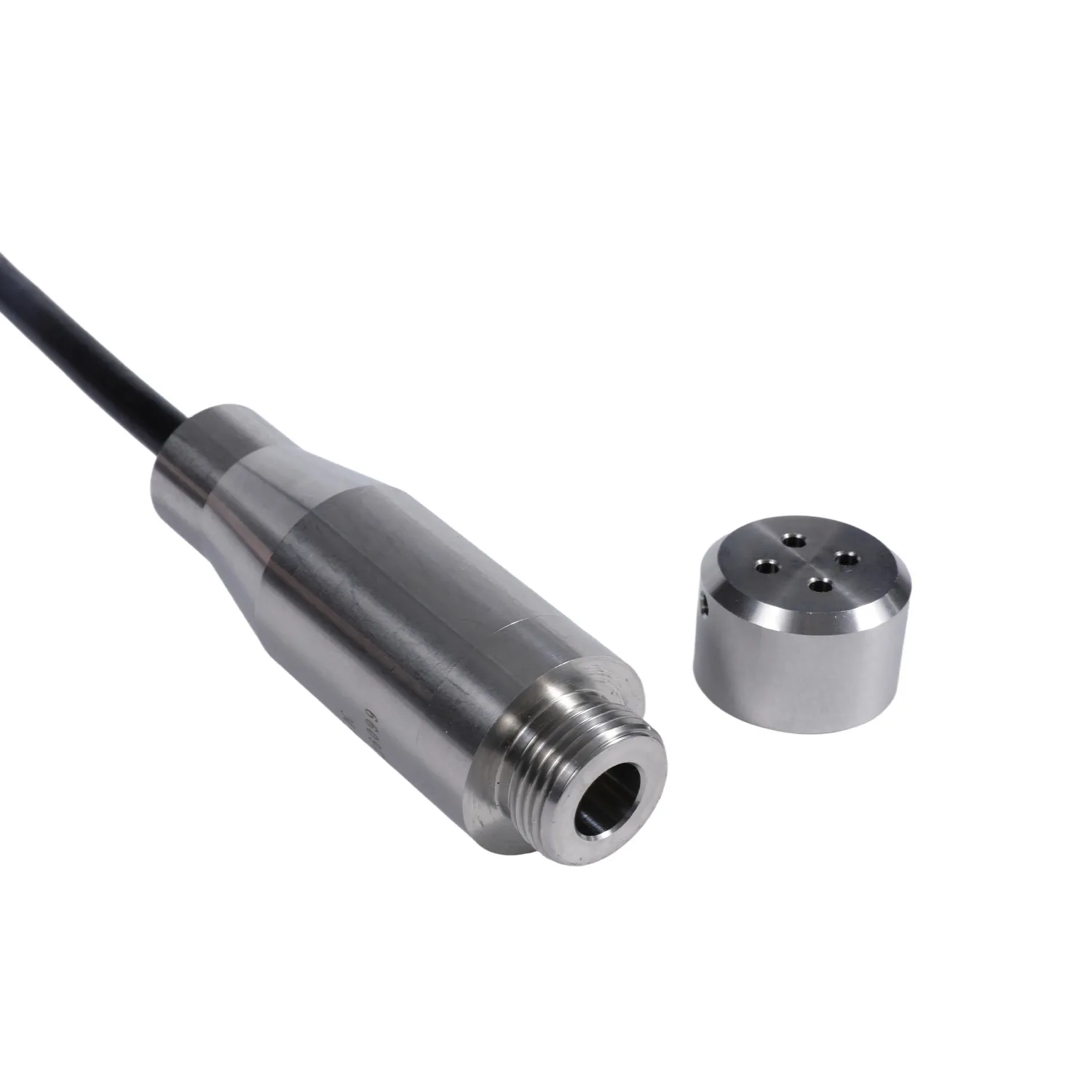

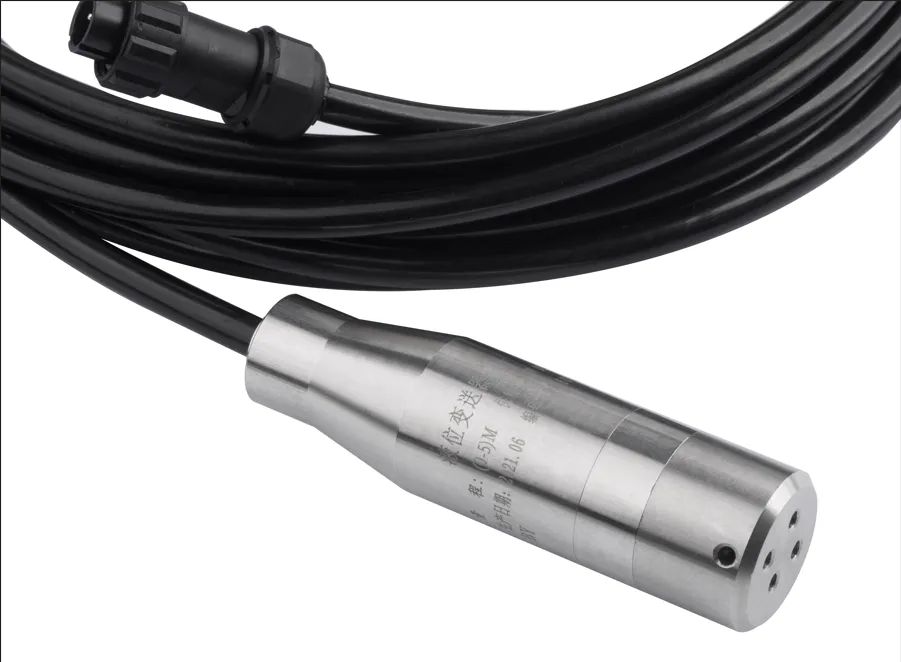

1. 产品简介

液位传感器是一款采用RS485通讯接口和标准Modbus协议的传感器。耐腐蚀性壳体，IP68防护等级，适用于各种恶劣工作环境，该产品采用微功耗设计，采用带不锈钢隔离膜的硅压阻液位传感器作为液位信号测量元件，通过高精度AD转换器采集液位信号，实现了对液位进行宽温度范围的零点和温度性能补偿。适用于室内、室外或不具备市电供电的应用场景，可广泛应用于石油石化、冶金、环保、燃气、消防、市政、化工、船舶、电力、过程控制、污水处理、应急救援监测等各个行业。

2. 产品原理

基于所测液体静压与该液体的高度成比例的原理，通过压力传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号，以检测液位的高低。

3. 电气连接

压力传感器两线制：一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极。

压力传感器三线制：在两线制基础上加了一个线，直接连接到电源的负极。

压力传感器四线制：两个电源输入端，两个信号输出端。

4. 安装说明

     4.1 安装注意事项

1. 液位传感器不能在超高温、超量程、强磁场环境下使用，以上环境严重影响液位传感器的精度和使用寿命。

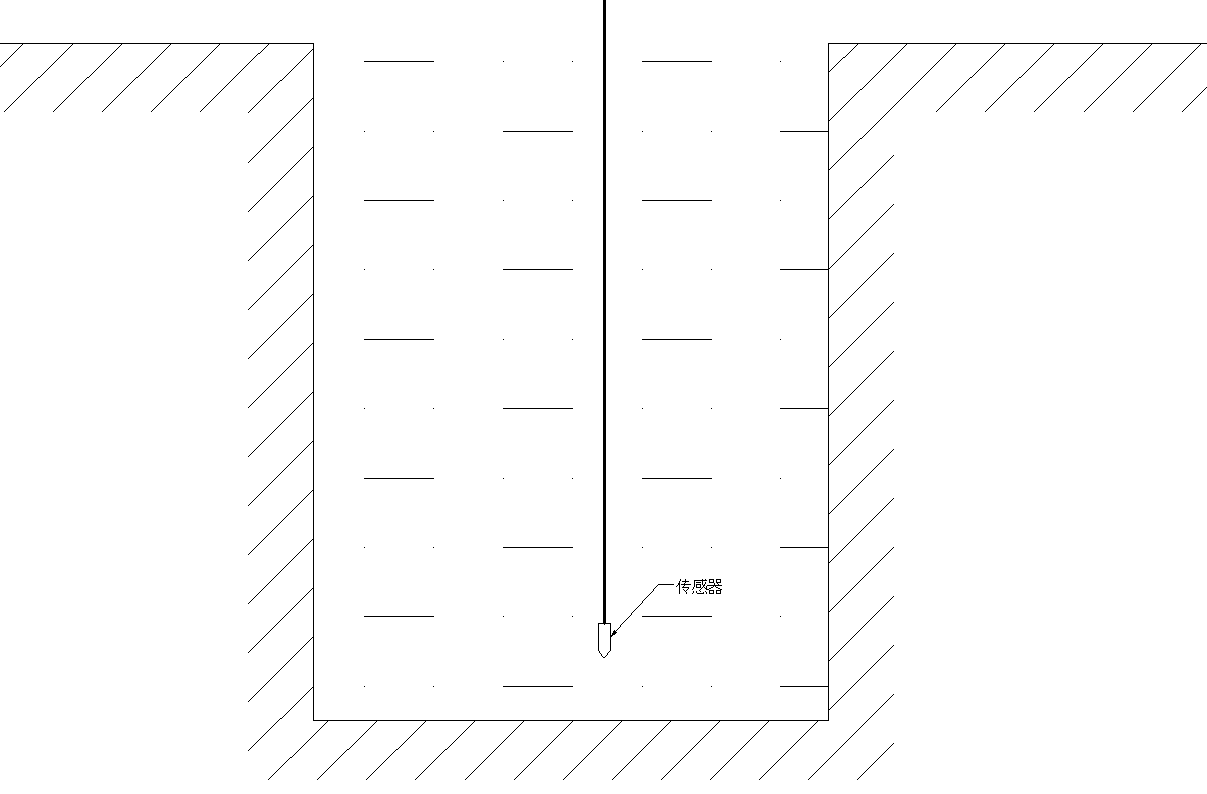

2. 液位传感器测量静态水位时，液位传感器要投到容器底部，但不要接触底部的泥沙或淤泥。对于有沉积液体时，建议水位传感器安装时离底部10cm~15cm左右，避免发生传感器堵塞。

3. 液位传感器通常投入大于其直径的PVC管、钢管或管道中，且固定在水里，在管道的不同高度打若干小孔，以便水通畅进入管内。或者在底部加装阻泥装置以过滤泥沙，消除动态压力和波浪对测量的影响。

4.液位传感器安装方向为垂直，安装位置应远离出入口及振动源。

5. 严禁用硬物碰触压力传感器膜片。

6. 测量不同的介质应采用不同的液位变送器结构。
