1. 产品简介

    在线式溶解氧分析仪由主机和溶解氧传感器（荧光法）组成。传感器输出RS485信号，现场应用时，抗干扰能力更强。主机拥有模拟量、数字量、开关量等多种输出接口

2. 测量原理

    LED发出的蓝光照射在传感器帽内表面的荧光物质上，荧光物质受到激发后发出红光。光电二极管检测荧光强度或荧光物质回到基态所需要的时间。氧的浓度越高，传感器发出的红光越弱，相荧光材料回到基态所需要的时间也就越短。氧的浓度是与荧光强度，荧光材料回到基态的时间成一定的比例关系。

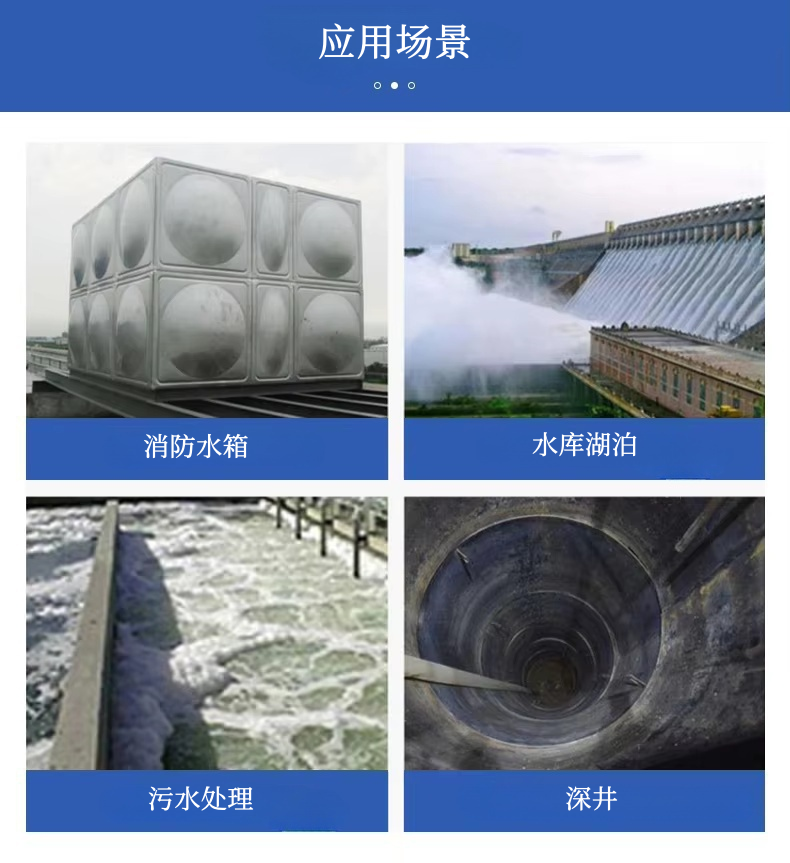

3. 应用领域

     • 污水、工业废水处理过程和排放口水质监测；
     • 饮用水进水及过程处理水质监测；
     • 地表水、地下水监测。

4. 安装

    4.1 仪器的拆箱
        打开包装后，应仔细检查仪器是否在运输过程中出现了损坏。如有损坏，应做好记录，并向承运人或本公司的代理人及本公司客户服务部报告损失情况。
    4.2 功能检查
        传感器在出厂前已经进行了详细的测试，在安装之前只需执行一个简短的功能检查。
请将传感器连接到主机并接通主机的电源。主机通电后很快就会自检完成并进入到测量界面。如果显示屏提示传感器运行正常，则功能检查已完成。
    4.3 传感器安装

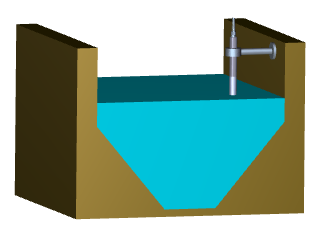

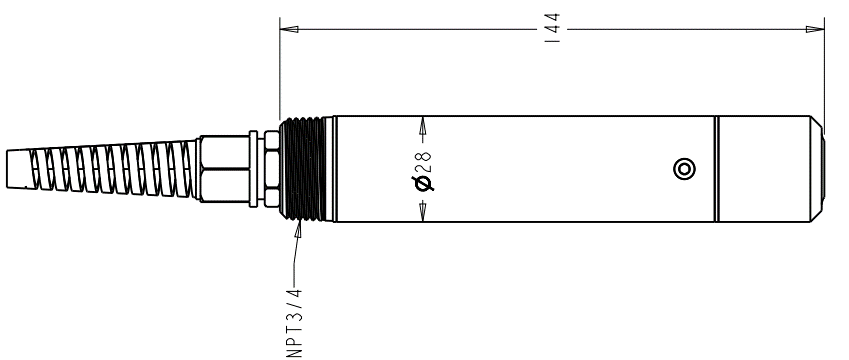

         传感器尾部带有NPT3/4螺纹接口，适合多种应用场合，如管道、水池、河流湖泊等。
注意: 传感器安装到指定位置时，务必保证溶解氧膜帽上的保护套拆掉，否则传感器无法正常测量。
         4.3.1 管道安装

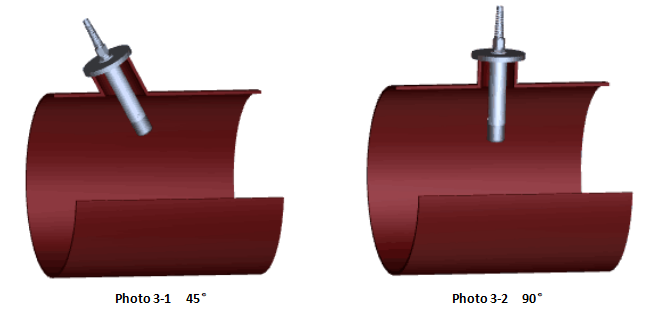

                 管道安装有两种方式，45度安装和90度安装，如图3-1,3-2所示。

     为了确保测量更准确与稳定，管道安装传感器时应该满足以下条件：
     • 可以采用传感器尾部螺纹固定或者法兰盘抱紧固定；
     • 请将电极传感器到直径大于等于30cm的管道内；
     • 传感器安装在水平管道时，需保证传感器前端100mm部分完全浸入水中；
     • 将传感器安装到泵、阀或管道弯头下游至少1.5米处或三倍于管道直径处。

5. 日常维护

     • 线缆检查：检查所有连接的信号电源电缆是否有断裂，如果有断裂，仪器将无法正常工作；
     • 外观检查：检查主机和传感器外壳是否有破损和腐蚀；
     • 设备清洗：定期清洗主机和传感器；
     • 更换荧光法溶解氧荧光膜帽：定期更换荧光膜帽（使用寿命为1年左右）。
